Spezifikationen

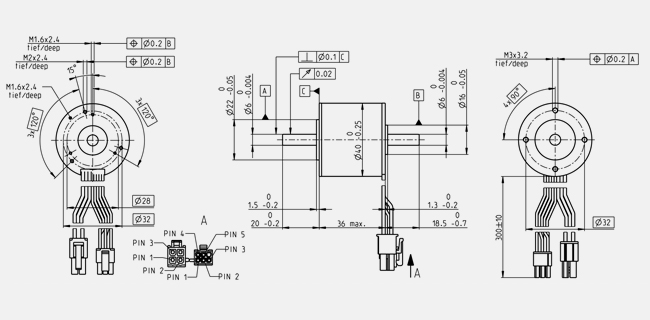

Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung |
| Nennspannung |
18 V |
| Leerlaufdrehzahl |
7840 min-1 |
| Leerlaufstrom |
448 mA |
| Nenndrehzahl |
6890 min-1 |
| Nennmoment (max. Dauerdrehmoment) |
105 mNm |
| Nennstrom (max. Dauerbelastungsstrom) |
4.9 A |
| Anhaltemoment |
932 mNm |
| Anlaufstrom |
91.7 A |
| Max. Wirkungsgrad |
86 % |
| Kenndaten |
| Anschlusswiderstand |
0.196 Ω |
| Anschlussinduktivität |
0.113 mH |
| Drehmomentkonstante |
21.7 mNm/A |
| Drehzahlkonstante |
441 min-1/V |
| Kennliniensteigung |
3.99 min-1/mNm |
| Mechanische Anlaufkonstante |
0.962 ms |
| Rotorträgheitsmoment |
23 gcm² |
| Thermische Daten |
| Therm. Widerstand Gehäuse-Luft |
8.17 K/W |
| Therm. Widerstand Wicklung-Gehäuse |
2.27 K/W |
| Therm. Zeitkonstante der Wicklung |
18.2 s |
| Therm. Zeitkonstante des Motors |
1020 s |
| Umgebungstemperatur |
-40...+100 °C |
| Max. Wicklungstemperatur |
+155 °C |
| Mechanische Daten |
| Lagerart |
Kugellager |
| Grenzdrehzahl |
10000 min-1 |
| Axialspiel |
0 mm, bei Radiallast < 9 N |
|
0.15 mm, bei Radiallast > 9 N |
| Max. axiale Belastung (dynamisch) |
7 N |
| Max. axiale Aufpresskraft (statisch) |
87 N |
| (statisch, Welle abgestützt) |
5000 N |
| Max. radiale Belastung |
26.1 N, 5 mm ab Flansch |
| Weitere Spezifikationen |
| Polpaarzahl |
7 |
| Anzahl Phasen |
3 |
| Anzahl Sterilisationszyklen |
0 |
| Produkt |
| Gewicht |
250 g |
| | | Dauerbetriebsbereich |
| | |
|
| | | |
| | | Kurzzeitbetriebsbereich |
| | |
|
Beschreibung

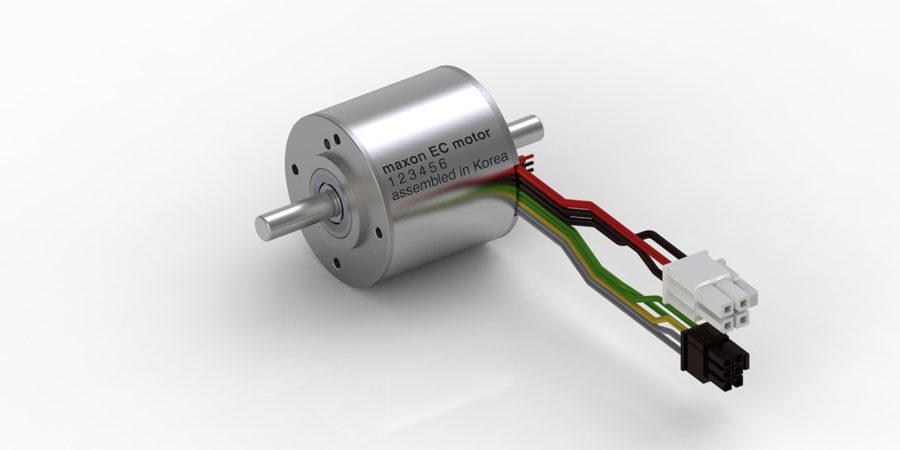

Die bürstenlosen EC-i Motoren mit eisenbehafteter Wicklung besitzen dank optimiertem Magnetkreis eine sehr hohe Drehmomentdichte und weisen trotzdem nur ein leichtes Rastmoment auf. Der mehrpolige innen liegende Rotor liefert höchste Dynamik. Die robuste Bauform mit Stahlflansch und -gehäuse gewährleistet einen vielseitigen Einsatz. Bestellen Sie jetzt Ihren EC-i Antrieb online.
