| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 196.52 |
| 5-19 | € 176.21 | |
| 20-49 | € 158.94 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

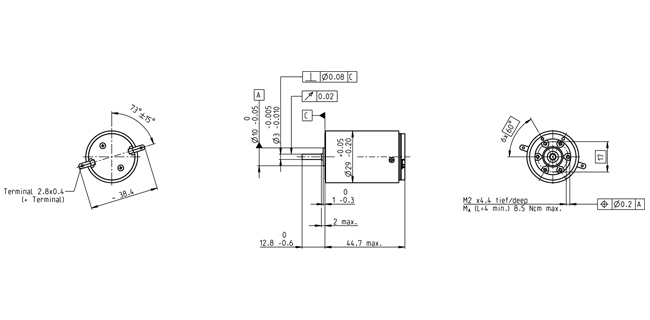

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 48 V |
| Leerlaufdrehzahl | 4880 min-1 |
| Leerlaufstrom | 4.07 mA |
| Nenndrehzahl | 4030 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 26.2 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.283 A |
| Anhaltemoment | 149 mNm |
| Anlaufstrom | 1.59 A |
| Max. Wirkungsgrad | 90 % |
| Kenndaten | |
| Anschlusswiderstand | 30.1 Ω |
| Anschlussinduktivität | 2.63 mH |
| Drehmomentkonstante | 93.7 mNm/A |
| Drehzahlkonstante | 102 min-1/V |
| Kennliniensteigung | 32.8 min-1/mNm |
| Mechanische Anlaufkonstante | 4.3 ms |
| Rotorträgheitsmoment | 12.5 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 15.8 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 4 K/W |
| Therm. Zeitkonstante der Wicklung | 14.9 s |
| Therm. Zeitkonstante des Motors | 927 s |
| Umgebungstemperatur | -30...+65 °C |
| Max. Wicklungstemperatur | +85 °C |
| Mechanische Daten | |
| Lagerart | Sinterlager |
| Grenzdrehzahl | 11000 min-1 |
| Axialspiel | 0.1 - 0.2 mm |
| Radialspiel | 0.012 mm |
| Max. axiale Belastung (dynamisch) | 1.7 N |
| Max. axiale Aufpresskraft (statisch) | 80 N |
| (statisch, Welle abgestützt) | 0 N |
| Max. radiale Belastung | 5.5 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 13 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 159 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
