| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 121.58 |
| 5-19 | € 110.84 | |
| 20-49 | € 100.84 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

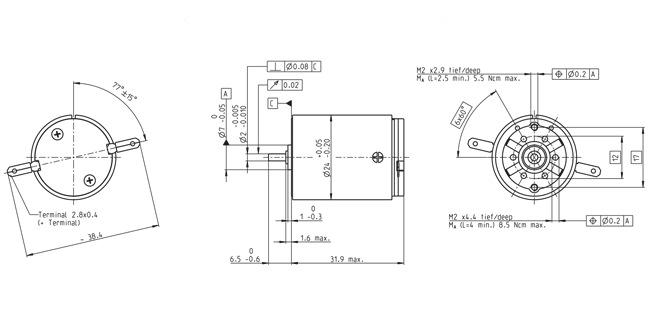

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 48 V |
| Leerlaufdrehzahl | 7450 min-1 |
| Leerlaufstrom | 3.01 mA |
| Nenndrehzahl | 5950 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 10 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.166 A |
| Anhaltemoment | 49.9 mNm |
| Anlaufstrom | 0.814 A |
| Max. Wirkungsgrad | 88 % |
| Kenndaten | |
| Anschlusswiderstand | 59 Ω |
| Anschlussinduktivität | 2.56 mH |
| Drehmomentkonstante | 61.3 mNm/A |
| Drehzahlkonstante | 156 min-1/V |
| Kennliniensteigung | 150 min-1/mNm |
| Mechanische Anlaufkonstante | 6.41 ms |
| Rotorträgheitsmoment | 4.09 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 24 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 5.1 K/W |
| Therm. Zeitkonstante der Wicklung | 8.07 s |
| Therm. Zeitkonstante des Motors | 636 s |
| Umgebungstemperatur | -30...+65 °C |
| Max. Wicklungstemperatur | +85 °C |
| Mechanische Daten | |
| Lagerart | Sinterlager |
| Grenzdrehzahl | 16000 min-1 |
| Axialspiel | 0.05 - 0.15 mm |
| Radialspiel | 0.012 mm |
| Max. axiale Belastung (dynamisch) | 1 N |
| Max. axiale Aufpresskraft (statisch) | 80 N |
| (statisch, Welle abgestützt) | 0 N |
| Max. radiale Belastung | 2.8 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 9 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 70 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
