NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

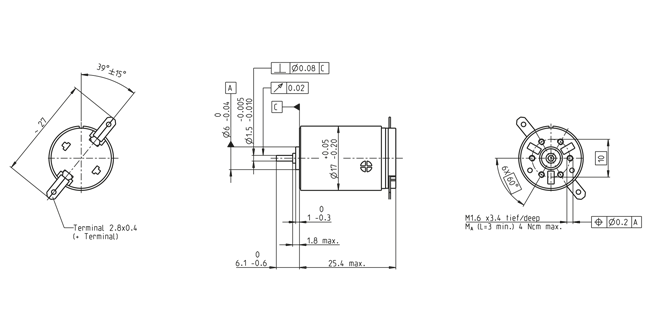

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 11700 min-1 |
| Leerlaufstrom | 5.45 mA |
| Nenndrehzahl | 9070 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 3.4 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.18 A |
| Anhaltemoment | 15 mNm |
| Anlaufstrom | 0.772 A |
| Max. Wirkungsgrad | 84 % |
| Kenndaten | |
| Anschlusswiderstand | 31.1 Ω |
| Anschlussinduktivität | 0.758 mH |
| Drehmomentkonstante | 19.4 mNm/A |
| Drehzahlkonstante | 492 min-1/V |
| Kennliniensteigung | 790 min-1/mNm |
| Mechanische Anlaufkonstante | 7.09 ms |
| Rotorträgheitsmoment | 0.858 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 35 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 12 K/W |
| Therm. Zeitkonstante der Wicklung | 7.65 s |
| Therm. Zeitkonstante des Motors | 343 s |
| Umgebungstemperatur | -30...+65 °C |
| Max. Wicklungstemperatur | +85 °C |
| Mechanische Daten | |
| Lagerart | Sinterlager |
| Grenzdrehzahl | 19000 min-1 |
| Axialspiel | 0.05 - 0.15 mm |
| Radialspiel | 0.012 mm |
| Max. axiale Belastung (dynamisch) | 0.8 N |
| Max. axiale Aufpresskraft (statisch) | 35 N |
| (statisch, Welle abgestützt) | 0 N |
| Max. radiale Belastung | 1.4 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 7 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 26 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
