| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 84.42 |
| 5-19 | € 77.05 | |
| 20-49 | € 70.63 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

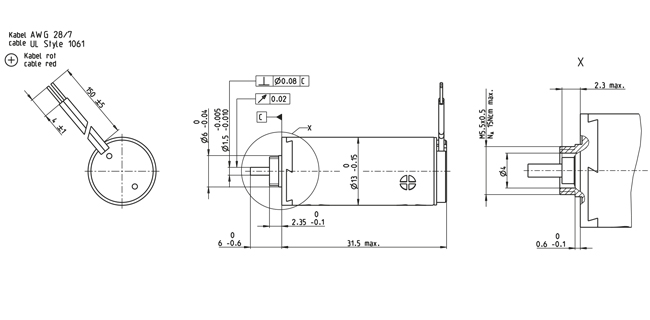

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 11600 min-1 |
| Leerlaufstrom | 3.55 mA |
| Nenndrehzahl | 8080 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 2.66 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.138 A |
| Anhaltemoment | 8.85 mNm |
| Anlaufstrom | 0.45 A |
| Max. Wirkungsgrad | 84 % |
| Kenndaten | |
| Anschlusswiderstand | 53.3 Ω |
| Anschlussinduktivität | 1.31 mH |
| Drehmomentkonstante | 19.6 mNm/A |
| Drehzahlkonstante | 486 min-1/V |
| Kennliniensteigung | 1320 min-1/mNm |
| Mechanische Anlaufkonstante | 7.3 ms |
| Rotorträgheitsmoment | 0.529 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 37 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 10 K/W |
| Therm. Zeitkonstante der Wicklung | 6.81 s |
| Therm. Zeitkonstante des Motors | 277 s |
| Umgebungstemperatur | -20...+65 °C |
| Max. Wicklungstemperatur | +85 °C |
| Mechanische Daten | |
| Lagerart | Sinterlager |
| Grenzdrehzahl | 19000 min-1 |
| Axialspiel | 0.05 - 0.15 mm |
| Radialspiel | 0.014 mm |
| Max. axiale Belastung (dynamisch) | 0.8 N |
| Max. axiale Aufpresskraft (statisch) | 35 N |
| Max. radiale Belastung | 1.4 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 7 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 24 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
