| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 632.40 |
| 5-19 | € 544.19 | |
| 20-49 | € 436.83 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

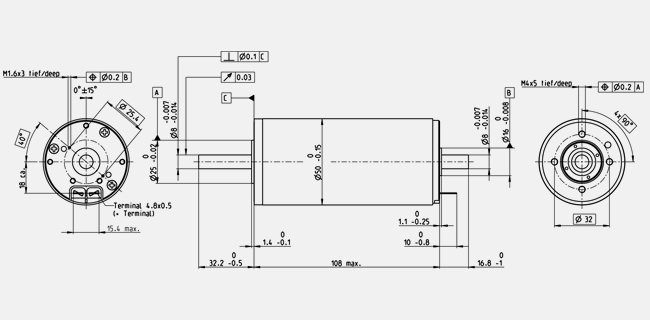

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 36 V |
| Leerlaufdrehzahl | 5680 min-1 |
| Leerlaufstrom | 147 mA |
| Nenndrehzahl | 5430 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 392 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 6.63 A |
| Anhaltemoment | 8920 mNm |
| Anlaufstrom | 148 A |
| Max. Wirkungsgrad | 94 % |
| Kenndaten | |
| Anschlusswiderstand | 0.244 Ω |
| Anschlussinduktivität | 0.177 mH |
| Drehmomentkonstante | 60.4 mNm/A |
| Drehzahlkonstante | 158 min-1/V |
| Kennliniensteigung | 0.638 min-1/mNm |
| Mechanische Anlaufkonstante | 3.74 ms |
| Rotorträgheitsmoment | 560 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 3.59 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 1.24 K/W |
| Therm. Zeitkonstante der Wicklung | 71.7 s |
| Therm. Zeitkonstante des Motors | 1510 s |
| Umgebungstemperatur | -30...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 9500 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 11.5 N |
| 0.1 mm, bei Radiallast > 11.5 N | |
| Radialspiel | 0.03 mm |
| Max. axiale Belastung (dynamisch) | 30 N |
| Max. axiale Aufpresskraft (statisch) | 150 N |
| (statisch, Welle abgestützt) | 6000 N |
| Max. radiale Belastung | 110 N, 15 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 15 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 1100 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
