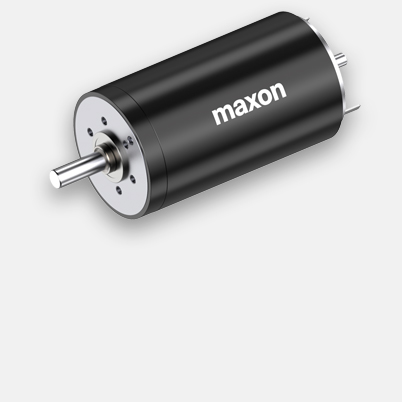

RE 40 Ø40 mm, Graphitbürsten, 150 Watt

Artikelnummer 218012

RE 40 Ø40 mm, Graphitbürsten, 150 Watt
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 502.09
5-19 € 411.04
20-49 € 318.41
ab 50 Auf Anfrage

Spezifikationen

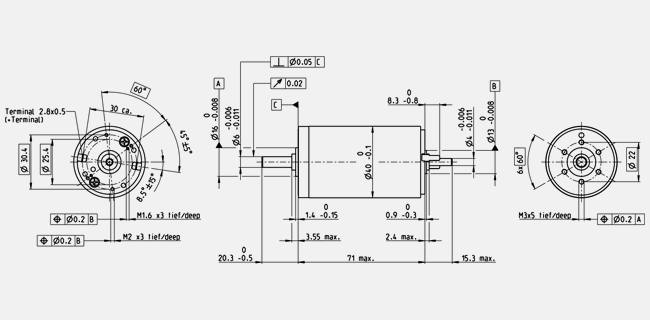

Technische Abbildungen

Hinweis: Zeichnungen nicht massstabsgetreu.

Werte bei Nennspannung
Nennspannung 48 V
Leerlaufdrehzahl 2130 min-1
Leerlaufstrom 12.5 mA
Nenndrehzahl 1510 min-1
Nennmoment (max. Dauerdrehmoment) 192 mNm
Nennstrom (max. Dauerbelastungsstrom) 0.909 A
Anhaltemoment 655 mNm
Anlaufstrom 3.06 A
Max. Wirkungsgrad 88 %
Kenndaten
Anschlusswiderstand 15.7 Ω
Anschlussinduktivität 4.14 mH
Drehmomentkonstante 214 mNm/A
Drehzahlkonstante 44.7 min-1/V
Kennliniensteigung 3.27 min-1/mNm
Mechanische Anlaufkonstante 4.15 ms
Rotorträgheitsmoment 121 gcm²
Thermische Daten
Therm. Widerstand Gehäuse-Luft 4.65 K/W
Therm. Widerstand Wicklung-Gehäuse 1.93 K/W
Therm. Zeitkonstante der Wicklung 36.5 s
Therm. Zeitkonstante des Motors 809 s
Umgebungstemperatur -30...+100 °C
Max. Wicklungstemperatur +155 °C
Mechanische Daten
Lagerart Waelzlager
Grenzdrehzahl 12000 min-1
Axialspiel 0.05 - 0.15 mm
Radialspiel 0.025 mm
Max. axiale Belastung (dynamisch) 5.6 N
Max. axiale Aufpresskraft (statisch) 110 N
(statisch, Welle abgestützt) 1200 N
Max. radiale Belastung 28 N, 5 mm ab Flansch
Weitere Spezifikationen
Polpaarzahl 1
Anzahl Kollektorsegmente 13
Anzahl Sterilisationszyklen 0
Produkt
Gewicht 480 g
  • Bereichsdiagramm

    Dauerbetriebsbereich


    Kurzzeitbetriebsbereich


Beschreibung

maxon DC-Motoren sind qualitativ hochstehende Gleichstrommotoren, ausgerüstet mit leistungsstarken Permanentmagneten. «Herzstück» des Motors ist der weltweit patentierte eisenlose Rotor. Dies bedeutet modernste Technologie für kompakte, leistungsstarke und trägheitsarme Antriebe.
