Spezifikationen

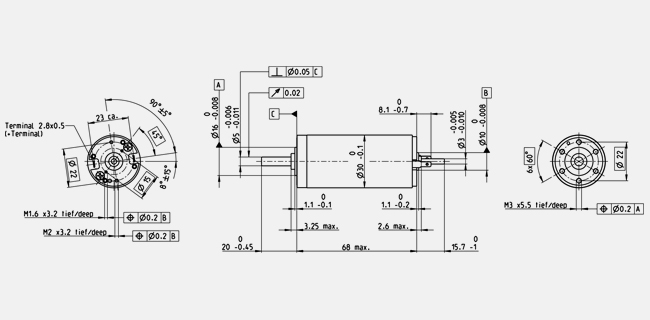

Hinweis: Zeichnungen nicht massstabsgetreu.
Wellenlänge 15.7 gekürzt auf 8.7 mm
| Werte bei Nennspannung |
| Nennspannung |
24 V |
| Leerlaufdrehzahl |
9100 min-1 |
| Leerlaufstrom |
143 mA |
| Nenndrehzahl |
8310 min-1 |
| Nennmoment (max. Dauerdrehmoment) |
84.1 mNm |
| Nennstrom (max. Dauerbelastungsstrom) |
3.49 A |
| Anhaltemoment |
999 mNm |
| Anlaufstrom |
39.8 A |
| Max. Wirkungsgrad |
88 % |
| Kenndaten |
| Anschlusswiderstand |
0.603 Ω |
| Anschlussinduktivität |
0.119 mH |
| Drehmomentkonstante |
25.1 mNm/A |
| Drehzahlkonstante |
381 min-1/V |
| Kennliniensteigung |
9.15 min-1/mNm |
| Mechanische Anlaufkonstante |
3.25 ms |
| Rotorträgheitsmoment |
34 gcm² |
| Thermische Daten |
| Therm. Widerstand Gehäuse-Luft |
6 K/W |
| Therm. Widerstand Wicklung-Gehäuse |
1.7 K/W |
| Therm. Zeitkonstante der Wicklung |
17.8 s |
| Therm. Zeitkonstante des Motors |
593 s |
| Umgebungstemperatur |
-30...+100 °C |
| Max. Wicklungstemperatur |
+125 °C |
| Mechanische Daten |
| Lagerart |
Waelzlager |
| Grenzdrehzahl |
12000 min-1 |
| Axialspiel |
0.05 - 0.15 mm |
| Radialspiel |
0.025 mm |
| Max. axiale Belastung (dynamisch) |
5.6 N |
| Max. axiale Aufpresskraft (statisch) |
110 N |
| (statisch, Welle abgestützt) |
1200 N |
| Max. radiale Belastung |
28 N, 5 mm ab Flansch |
| Weitere Spezifikationen |
| Polpaarzahl |
1 |
| Anzahl Kollektorsegmente |
13 |
| Anzahl Sterilisationszyklen |
0 |
| Produkt |
| Gewicht |
260 g |
Zeichnungen nicht massstabsgetreu.
Wellenlänge 15.7 gekürzt auf 8.7 mm
| | | Dauerbetriebsbereich |
| | |
|
| | | |
| | | Kurzzeitbetriebsbereich |
| | |
|
Beschreibung

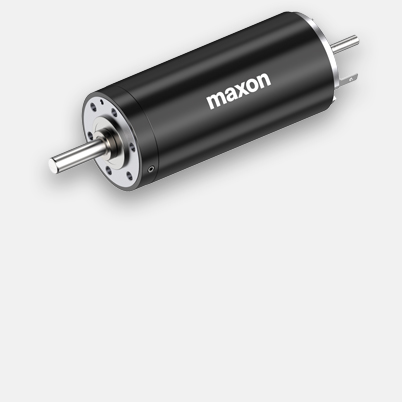

maxon DC-Motoren sind qualitativ hochstehende Gleichstrommotoren, ausgerüstet mit leistungsstarken Permanentmagneten. «Herzstück» des Motors ist der weltweit patentierte eisenlose Rotor. Dies bedeutet modernste Technologie für kompakte, leistungsstarke und trägheitsarme Antriebe.
