Spezifikationen

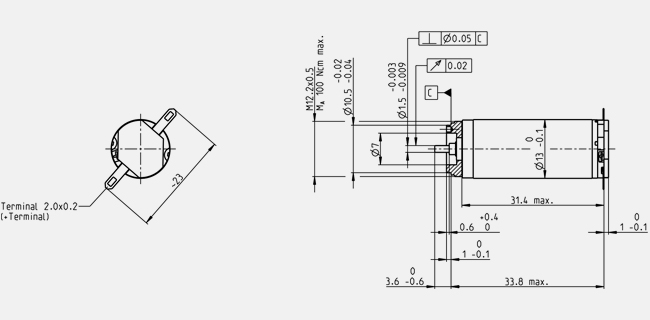

Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung |
| Nennspannung |
24 V |
| Leerlaufdrehzahl |
11500 min-1 |
| Leerlaufstrom |
5.82 mA |
| Nenndrehzahl |
7800 min-1 |
| Nennmoment (max. Dauerdrehmoment) |
2.84 mNm |
| Nennstrom (max. Dauerbelastungsstrom) |
0.149 A |
| Anhaltemoment |
8.87 mNm |
| Anlaufstrom |
0.451 A |
| Max. Wirkungsgrad |
79 % |
| Kenndaten |
| Anschlusswiderstand |
53.2 Ω |
| Anschlussinduktivität |
1.79 mH |
| Drehmomentkonstante |
19.7 mNm/A |
| Drehzahlkonstante |
485 min-1/V |
| Kennliniensteigung |
1310 min-1/mNm |
| Mechanische Anlaufkonstante |
7.27 ms |
| Rotorträgheitsmoment |
0.529 gcm² |
| Thermische Daten |
| Therm. Widerstand Gehäuse-Luft |
33 K/W |
| Therm. Widerstand Wicklung-Gehäuse |
7 K/W |
| Therm. Zeitkonstante der Wicklung |
4.77 s |
| Therm. Zeitkonstante des Motors |
252 s |
| Umgebungstemperatur |
-20...+65 °C |
| Max. Wicklungstemperatur |
+85 °C |
| Mechanische Daten |
| Lagerart |
Sinterlager |
| Grenzdrehzahl |
19000 min-1 |
| Axialspiel |
0.05 - 0.15 mm |
| Radialspiel |
0.014 mm |
| Max. axiale Belastung (dynamisch) |
0.8 N |
| Max. axiale Aufpresskraft (statisch) |
15 N |
| (statisch, Welle abgestützt) |
0 N |
| Max. radiale Belastung |
1.4 N, 5 mm ab Flansch |
| Weitere Spezifikationen |
| Polpaarzahl |
1 |
| Anzahl Kollektorsegmente |
7 |
| Anzahl Sterilisationszyklen |
0 |
| Produkt |
| Gewicht |
24 g |
| | | Dauerbetriebsbereich |
| | |
|
| | | |
| | | Kurzzeitbetriebsbereich |
| | |
|
Beschreibung

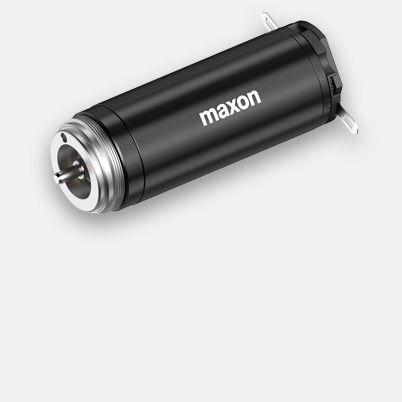

maxon DC-Motoren sind qualitativ hochstehende Gleichstrommotoren, ausgerüstet mit leistungsstarken Permanentmagneten. «Herzstück» des Motors ist der weltweit patentierte eisenlose Rotor. Dies bedeutet modernste Technologie für kompakte, leistungsstarke und trägheitsarme Antriebe.
