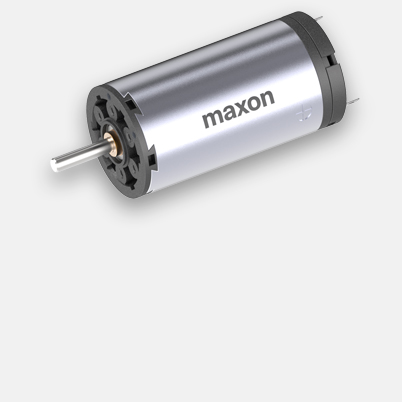

A-max 32 Ø32 mm, Graphitbürsten, 20 Watt, mit Terminals
Artikelnummer 236662
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 216.52 |
| 5-19 | € 194.20 | |
| 20-49 | € 175.15 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

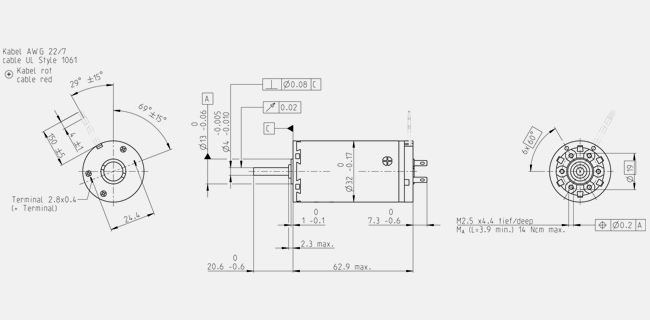

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 6460 min-1 |
| Leerlaufstrom | 42.8 mA |
| Nenndrehzahl | 5060 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 45.5 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 1.33 A |
| Anhaltemoment | 212 mNm |
| Anlaufstrom | 6.02 A |
| Max. Wirkungsgrad | 84 % |
| Kenndaten | |
| Anschlusswiderstand | 3.99 Ω |
| Anschlussinduktivität | 0.556 mH |
| Drehmomentkonstante | 35.2 mNm/A |
| Drehzahlkonstante | 271 min-1/V |
| Kennliniensteigung | 30.8 min-1/mNm |
| Mechanische Anlaufkonstante | 14.6 ms |
| Rotorträgheitsmoment | 45.3 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 7.5 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 2.1 K/W |
| Therm. Zeitkonstante der Wicklung | 18.3 s |
| Therm. Zeitkonstante des Motors | 521 s |
| Umgebungstemperatur | -20...+85 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Waelzlager |
| Grenzdrehzahl | 6000 min-1 |
| Axialspiel | 0.12 - 0.22 mm |
| Radialspiel | 0.025 mm |
| Max. axiale Belastung (dynamisch) | 7.6 N |
| Max. axiale Aufpresskraft (statisch) | 110 N |
| (statisch, Welle abgestützt) | 0 N |
| Max. radiale Belastung | 32 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 13 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 240 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
