| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 201.99 |
| 5-19 | € 181.15 | |
| 20-49 | € 163.36 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

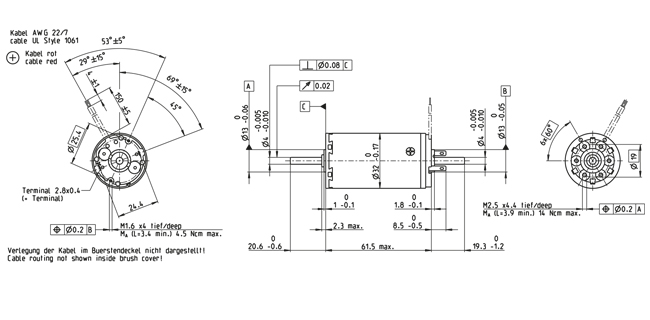

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 36 V |
| Leerlaufdrehzahl | 5830 min-1 |
| Leerlaufstrom | 25.3 mA |
| Nenndrehzahl | 4100 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 37.1 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.66 A |
| Anhaltemoment | 127 mNm |
| Anlaufstrom | 2.17 A |
| Max. Wirkungsgrad | 80 % |
| Kenndaten | |
| Anschlusswiderstand | 16.6 Ω |
| Anschlussinduktivität | 2.43 mH |
| Drehmomentkonstante | 58.3 mNm/A |
| Drehzahlkonstante | 164 min-1/V |
| Kennliniensteigung | 46.6 min-1/mNm |
| Mechanische Anlaufkonstante | 21.4 ms |
| Rotorträgheitsmoment | 43.8 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 7.5 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 2.1 K/W |
| Therm. Zeitkonstante der Wicklung | 17.7 s |
| Therm. Zeitkonstante des Motors | 791 s |
| Umgebungstemperatur | -20...+85 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Waelzlager |
| Grenzdrehzahl | 6000 min-1 |
| Axialspiel | 0.12 - 0.22 mm |
| Radialspiel | 0.025 mm |
| Max. axiale Belastung (dynamisch) | 7.6 N |
| Max. axiale Aufpresskraft (statisch) | 110 N |
| (statisch, Welle abgestützt) | 0 N |
| Max. radiale Belastung | 32 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 13 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 211 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
