| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 131.58 |
| 5-19 | € 118.52 | |
| 20-49 | € 107.37 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

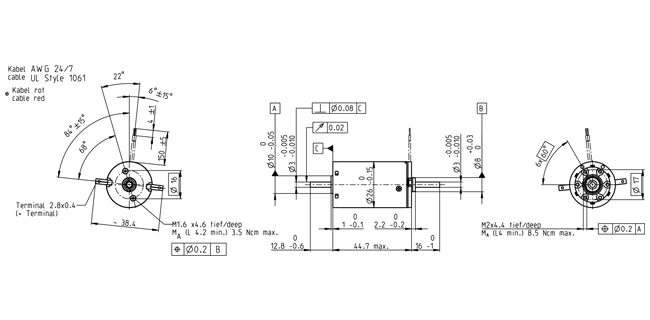

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 18 V |
| Leerlaufdrehzahl | 7820 min-1 |
| Leerlaufstrom | 35.9 mA |
| Nenndrehzahl | 5480 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 15.7 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.756 A |
| Anhaltemoment | 53 mNm |
| Anlaufstrom | 2.45 A |
| Max. Wirkungsgrad | 78 % |
| Kenndaten | |
| Anschlusswiderstand | 7.36 Ω |
| Anschlussinduktivität | 0.861 mH |
| Drehmomentkonstante | 21.7 mNm/A |
| Drehzahlkonstante | 441 min-1/V |
| Kennliniensteigung | 150 min-1/mNm |
| Mechanische Anlaufkonstante | 20.5 ms |
| Rotorträgheitsmoment | 13.1 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 13.2 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 3.2 K/W |
| Therm. Zeitkonstante der Wicklung | 12.5 s |
| Therm. Zeitkonstante des Motors | 422 s |
| Umgebungstemperatur | -30...+85 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Waelzlager |
| Grenzdrehzahl | 10400 min-1 |
| Axialspiel | 0.1 - 0.2 mm |
| Radialspiel | 0.025 mm |
| Max. axiale Belastung (dynamisch) | 5 N |
| Max. axiale Aufpresskraft (statisch) | 75 N |
| (statisch, Welle abgestützt) | 1200 N |
| Max. radiale Belastung | 20.5 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 13 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 100 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
