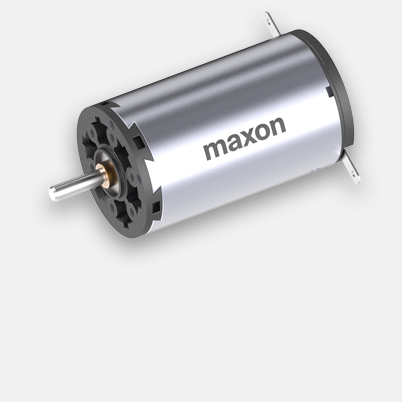

A-max 26 Ø26 mm, Graphitbürsten, 11 Watt, mit Terminals
Artikelnummer 110940
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 155.89 |
| 5-19 | € 139.79 | |
| 20-49 | € 126.10 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

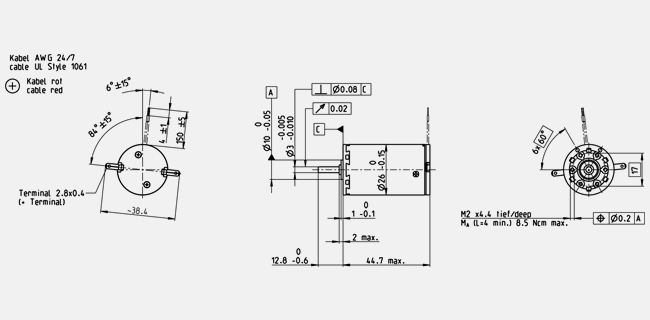

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 8890 min-1 |
| Leerlaufstrom | 31.7 mA |
| Nenndrehzahl | 6910 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 18.4 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.749 A |
| Anhaltemoment | 83.3 mNm |
| Anlaufstrom | 3.26 A |
| Max. Wirkungsgrad | 82 % |
| Kenndaten | |
| Anschlusswiderstand | 7.36 Ω |
| Anschlussinduktivität | 0.77 mH |
| Drehmomentkonstante | 25.5 mNm/A |
| Drehzahlkonstante | 374 min-1/V |
| Kennliniensteigung | 108 min-1/mNm |
| Mechanische Anlaufkonstante | 14.7 ms |
| Rotorträgheitsmoment | 13.1 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 13.2 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 3.2 K/W |
| Therm. Zeitkonstante der Wicklung | 12.5 s |
| Therm. Zeitkonstante des Motors | 474 s |
| Umgebungstemperatur | -30...+85 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Waelzlager |
| Grenzdrehzahl | 10400 min-1 |
| Axialspiel | 0.1 - 0.2 mm |
| Radialspiel | 0.025 mm |
| Max. axiale Belastung (dynamisch) | 5 N |
| Max. axiale Aufpresskraft (statisch) | 75 N |
| (statisch, Welle abgestützt) | 0 N |
| Max. radiale Belastung | 20.5 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 13 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 117 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
