NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

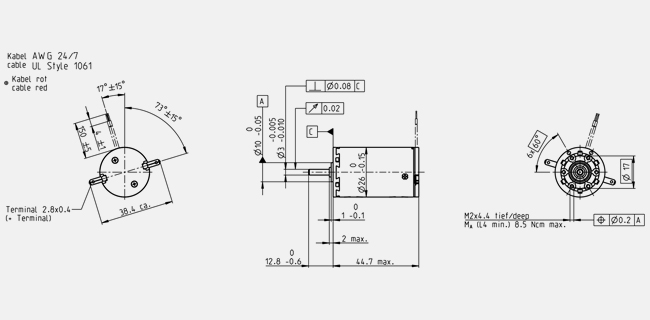

Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
Werte bei Nennspannung
Nennspannung
48 V
Leerlaufdrehzahl
6050 min-1
Leerlaufstrom
5.5 mA
Nenndrehzahl
4280 min-1
Nennmoment (max. Dauerdrehmoment)
15 mNm
Nennstrom (max. Dauerbelastungsstrom)
0.204 A
Anhaltemoment
51.4 mNm
Anlaufstrom
0.683 A
Max. Wirkungsgrad
83 %
Kenndaten
Anschlusswiderstand
70.2 Ω
Anschlussinduktivität
6.68 mH
Drehmomentkonstante
75.2 mNm/A
Drehzahlkonstante
127 min-1/V
Kennliniensteigung
119 min-1/mNm
Mechanische Anlaufkonstante
15 ms
Rotorträgheitsmoment
12.1 gcm²
Thermische Daten
Therm. Widerstand Gehäuse-Luft
13.2 K/W
Therm. Widerstand Wicklung-Gehäuse
3.2 K/W
Therm. Zeitkonstante der Wicklung
11.5 s
Therm. Zeitkonstante des Motors
474 s
Umgebungstemperatur
-30...+65 °C
Max. Wicklungstemperatur
+85 °C
Mechanische Daten
Lagerart
Sinterlager
Grenzdrehzahl
11000 min-1
Axialspiel
0.1 - 0.2 mm
Radialspiel
0.012 mm
Max. axiale Belastung (dynamisch)
1.7 N
Max. axiale Aufpresskraft (statisch)
80 N
(statisch, Welle abgestützt)
0 N
Max. radiale Belastung
5.5 N, 5 mm ab Flansch
Weitere Spezifikationen
Polpaarzahl
1
Anzahl Kollektorsegmente
13
Anzahl Sterilisationszyklen
0
Produkt
Gewicht
117 g
Bereichsdiagramm
Dauerbetriebsbereich
Kurzzeitbetriebsbereich
Beschreibung

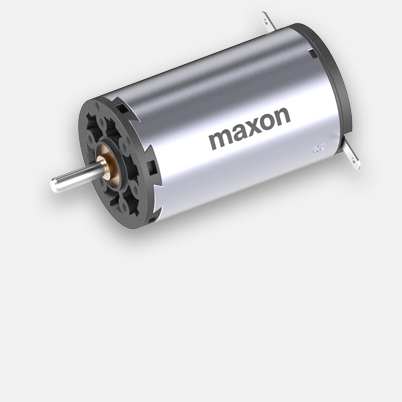

maxon A-max Motoren sind ein innovatives Programm qualitativ hochstehender Gleichstrommotoren,ausgerüstet mit leistungsstarken AlNiCo-Permanentmagneten. «Herzstück» des Motorsist die millionenfach erprobte eisenlose maxon-Wicklung. Dies bedeutet modernste Technologiefür kompakte, leistungsstarke und trägheitsarme Antriebe.
