Spezifikationen

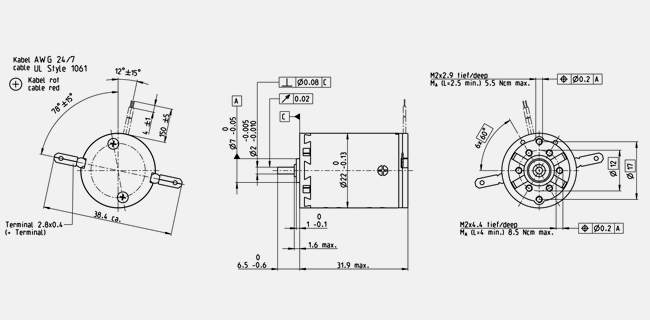

Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung |
| Nennspannung |
18 V |
| Leerlaufdrehzahl |
9770 min-1 |
| Leerlaufstrom |
29 mA |
| Nenndrehzahl |
6600 min-1 |
| Nennmoment (max. Dauerdrehmoment) |
6.92 mNm |
| Nennstrom (max. Dauerbelastungsstrom) |
0.432 A |
| Anhaltemoment |
22 mNm |
| Anlaufstrom |
1.29 A |
| Max. Wirkungsgrad |
72 % |
| Kenndaten |
| Anschlusswiderstand |
14 Ω |
| Anschlussinduktivität |
0.891 mH |
| Drehmomentkonstante |
17.1 mNm/A |
| Drehzahlkonstante |
558 min-1/V |
| Kennliniensteigung |
457 min-1/mNm |
| Mechanische Anlaufkonstante |
19.7 ms |
| Rotorträgheitsmoment |
4.13 gcm² |
| Thermische Daten |
| Therm. Widerstand Gehäuse-Luft |
20 K/W |
| Therm. Widerstand Wicklung-Gehäuse |
6 K/W |
| Therm. Zeitkonstante der Wicklung |
9.77 s |
| Therm. Zeitkonstante des Motors |
314 s |
| Umgebungstemperatur |
-30...+85 °C |
| Max. Wicklungstemperatur |
+125 °C |
| Mechanische Daten |
| Lagerart |
Sinterlager |
| Grenzdrehzahl |
9800 min-1 |
| Axialspiel |
0.05 - 0.15 mm |
| Radialspiel |
0.012 mm |
| Max. axiale Belastung (dynamisch) |
1 N |
| Max. axiale Aufpresskraft (statisch) |
80 N |
| (statisch, Welle abgestützt) |
0 N |
| Max. radiale Belastung |
2.8 N, 5 mm ab Flansch |
| Weitere Spezifikationen |
| Polpaarzahl |
1 |
| Anzahl Kollektorsegmente |
9 |
| Anzahl Sterilisationszyklen |
0 |
| Produkt |
| Gewicht |
54 g |
| | | Dauerbetriebsbereich |
| | |
|
| | | |
| | | Kurzzeitbetriebsbereich |
| | |
|
Beschreibung

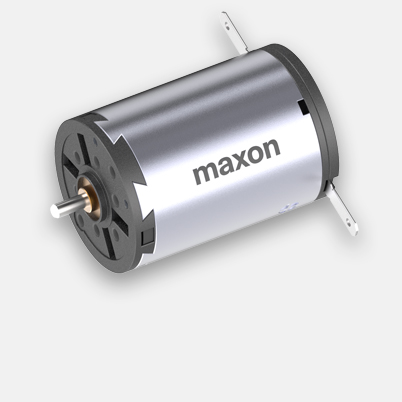

maxon A-max Motoren sind ein innovatives Programm qualitativ hochstehender Gleichstrommotoren, ausgerüstet mit leistungsstarken AlNiCo-Permanentmagneten. «Herzstück» des Motors ist die millionenfach erprobte eisenlose maxon-Wicklung. Dies bedeutet modernste Technologie für kompakte, leistungsstarke und trägheitsarme Antriebe.
