Spezifikationen
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung |
| Nennspannung |
15 V |
| Leerlaufdrehzahl |
10100 min-1 |
| Leerlaufstrom |
36 mA |
| Nenndrehzahl |
6890 min-1 |
| Nennmoment (max. Dauerdrehmoment) |
6.93 mNm |
| Nennstrom (max. Dauerbelastungsstrom) |
0.534 A |
| Anhaltemoment |
22.9 mNm |
| Anlaufstrom |
1.65 A |
| Max. Wirkungsgrad |
72 % |
| Kenndaten |
| Anschlusswiderstand |
9.15 Ω |
| Anschlussinduktivität |
0.585 mH |
| Drehmomentkonstante |
13.9 mNm/A |
| Drehzahlkonstante |
689 min-1/V |
| Kennliniensteigung |
452 min-1/mNm |
| Mechanische Anlaufkonstante |
19.9 ms |
| Rotorträgheitsmoment |
4.2 gcm² |
| Thermische Daten |
| Therm. Widerstand Gehäuse-Luft |
20 K/W |
| Therm. Widerstand Wicklung-Gehäuse |
6 K/W |
| Therm. Zeitkonstante der Wicklung |
9.94 s |
| Therm. Zeitkonstante des Motors |
314 s |
| Umgebungstemperatur |
-30...+85 °C |
| Max. Wicklungstemperatur |
+125 °C |
| Mechanische Daten |
| Lagerart |
Sinterlager |
| Grenzdrehzahl |
9800 min-1 |
| Axialspiel |
0.05 - 0.15 mm |
| Radialspiel |
0.012 mm |
| Max. axiale Belastung (dynamisch) |
1 N |
| Max. axiale Aufpresskraft (statisch) |
80 N |
| (statisch, Welle abgestützt) |
0 N |
| Max. radiale Belastung |
2.8 N, 5 mm ab Flansch |
| Weitere Spezifikationen |
| Polpaarzahl |
1 |
| Anzahl Kollektorsegmente |
9 |
| Anzahl Sterilisationszyklen |
0 |
| Produkt |
| Gewicht |
54 g |
| | | Dauerbetriebsbereich |
| | |
|
| | | |
| | | Kurzzeitbetriebsbereich |
| | |
|
Beschreibung

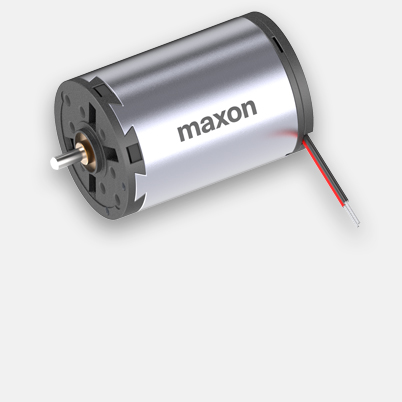

maxon A-max Motoren sind ein innovatives Programm qualitativ hochstehender Gleichstrommotoren, ausgerüstet mit leistungsstarken AlNiCo-Permanentmagneten. «Herzstück» des Motors ist die millionenfach erprobte eisenlose maxon-Wicklung. Dies bedeutet modernste Technologie für kompakte, leistungsstarke und trägheitsarme Antriebe.
