NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

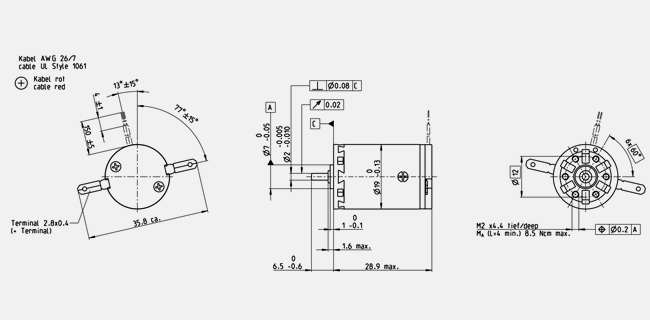

Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
Werte bei Nennspannung
Nennspannung
24 V
Leerlaufdrehzahl
8870 min-1
Leerlaufstrom
5.73 mA
Nenndrehzahl
4900 min-1
Nennmoment (max. Dauerdrehmoment)
3.39 mNm
Nennstrom (max. Dauerbelastungsstrom)
0.138 A
Anhaltemoment
7.63 mNm
Anlaufstrom
0.301 A
Max. Wirkungsgrad
75 %
Kenndaten
Anschlusswiderstand
79.7 Ω
Anschlussinduktivität
3.87 mH
Drehmomentkonstante
25.4 mNm/A
Drehzahlkonstante
377 min-1/V
Kennliniensteigung
1180 min-1/mNm
Mechanische Anlaufkonstante
24.6 ms
Rotorträgheitsmoment
1.99 gcm²
Thermische Daten
Therm. Widerstand Gehäuse-Luft
21.3 K/W
Therm. Widerstand Wicklung-Gehäuse
10.5 K/W
Therm. Zeitkonstante der Wicklung
10.4 s
Therm. Zeitkonstante des Motors
201 s
Umgebungstemperatur
-30...+65 °C
Max. Wicklungstemperatur
+85 °C
Mechanische Daten
Grenzdrehzahl
16000 min-1
Weitere Spezifikationen
Polpaarzahl
1
Produkt
Gewicht
33 g
Bereichsdiagramm
Dauerbetriebsbereich
Kurzzeitbetriebsbereich
Beschreibung

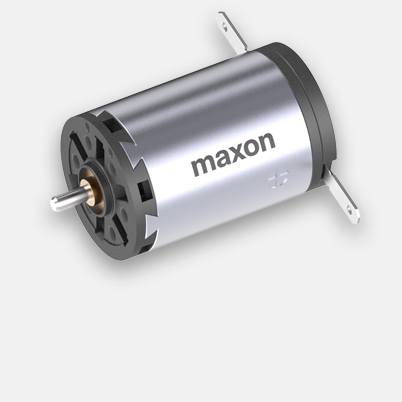

maxon A-max Motoren sind ein innovatives Programm qualitativ hochstehender Gleichstrommotoren,ausgerüstet mit leistungsstarken AlNiCo-Permanentmagneten. «Herzstück» des Motorsist die millionenfach erprobte eisenlose maxon-Wicklung. Dies bedeutet modernste Technologiefür kompakte, leistungsstarke und trägheitsarme Antriebe.
