Spezifikationen

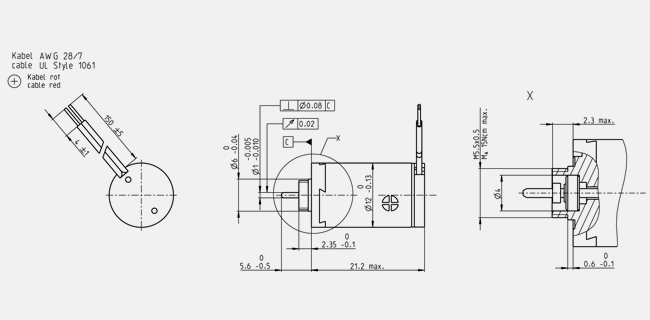

Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung |
| Nennspannung |
4.5 V |
| Leerlaufdrehzahl |
11900 min-1 |
| Leerlaufstrom |
11.5 mA |
| Nenndrehzahl |
4380 min-1 |
| Nennmoment (max. Dauerdrehmoment) |
0.961 mNm |
| Nennstrom (max. Dauerbelastungsstrom) |
0.282 A |
| Anhaltemoment |
1.55 mNm |
| Anlaufstrom |
0.438 A |
| Max. Wirkungsgrad |
71 % |
| Kenndaten |
| Anschlusswiderstand |
10.3 Ω |
| Anschlussinduktivität |
0.264 mH |
| Drehmomentkonstante |
3.53 mNm/A |
| Drehzahlkonstante |
2710 min-1/V |
| Kennliniensteigung |
7880 min-1/mNm |
| Mechanische Anlaufkonstante |
20.3 ms |
| Rotorträgheitsmoment |
0.246 gcm² |
| Thermische Daten |
| Therm. Widerstand Gehäuse-Luft |
44.5 K/W |
| Therm. Widerstand Wicklung-Gehäuse |
15 K/W |
| Therm. Zeitkonstante der Wicklung |
5.03 s |
| Therm. Zeitkonstante des Motors |
245 s |
| Umgebungstemperatur |
-30...+65 °C |
| Max. Wicklungstemperatur |
+85 °C |
| Mechanische Daten |
| Lagerart |
Sinterlager |
| Grenzdrehzahl |
19000 min-1 |
| Axialspiel |
0.05 - 0.15 mm |
| Radialspiel |
0.012 mm |
| Max. axiale Belastung (dynamisch) |
0.15 N |
| Max. axiale Aufpresskraft (statisch) |
15 N |
| (statisch, Welle abgestützt) |
70 N |
| Max. radiale Belastung |
0.4 N, 4 mm ab Flansch |
| Weitere Spezifikationen |
| Polpaarzahl |
1 |
| Anzahl Kollektorsegmente |
7 |
| Anzahl Sterilisationszyklen |
0 |
| Produkt |
| Gewicht |
11 g |
| | | Dauerbetriebsbereich |
| | |
|
| | | |
| | | Kurzzeitbetriebsbereich |
| | |
|
Beschreibung

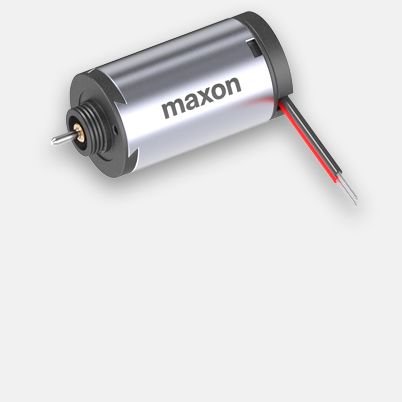

maxon A-max Motoren sind ein innovatives Programm qualitativ hochstehender Gleichstrommotoren, ausgerüstet mit leistungsstarken AlNiCo-Permanentmagneten. «Herzstück» des Motors ist die millionenfach erprobte eisenlose maxon-Wicklung. Dies bedeutet modernste Technologie für kompakte, leistungsstarke und trägheitsarme Antriebe.
