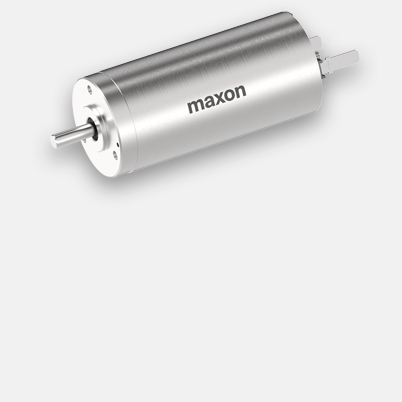

DCX 22 L Ø22 mm, Edelmetallbürsten CLL, Kugellager
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 235.99* |
| 5-19 | € 205.99* | |
| 20-49 | € 175.68* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

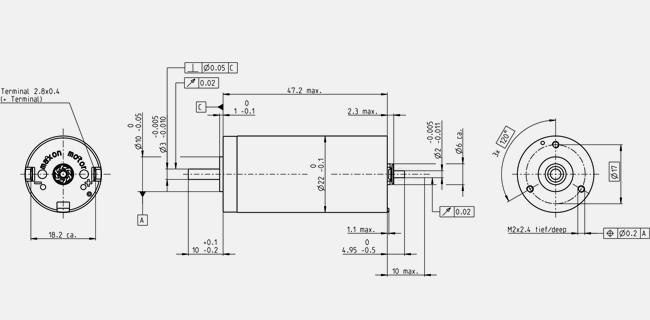

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 48 V |
| Leerlaufdrehzahl | 5220 min-1 |
| Leerlaufstrom | 5.36 mA |
| Nenndrehzahl | 4180 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 27.8 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.322 A |
| Anhaltemoment | 140 mNm |
| Anlaufstrom | 1.6 A |
| Max. Wirkungsgrad | 89 % |
| Kenndaten | |
| Anschlusswiderstand | 29.9 Ω |
| Anschlussinduktivität | 2.8 mH |
| Drehmomentkonstante | 87.6 mNm/A |
| Drehzahlkonstante | 109 min-1/V |
| Kennliniensteigung | 37.3 min-1/mNm |
| Mechanische Anlaufkonstante | 3.17 ms |
| Rotorträgheitsmoment | 8.12 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 13.6 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 4.57 K/W |
| Therm. Zeitkonstante der Wicklung | 19.2 s |
| Therm. Zeitkonstante des Motors | 646 s |
| Umgebungstemperatur | -40...+85 °C |
| Max. Wicklungstemperatur | +100 °C |
| Mechanische Daten | |
| Lagerart | Waelzlager |
| Grenzdrehzahl | 7160 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 2.5 N |
| 0.1 mm, bei Radiallast > 2.5 N | |
| Radialspiel | 0.02 mm |
| Max. axiale Belastung (dynamisch) | 2.5 N |
| Max. axiale Aufpresskraft (statisch) | 30 N |
| (statisch, Welle abgestützt) | 440 N |
| Max. radiale Belastung | 16 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 9 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 95 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
maxon DCX-Motoren bestechen durch ihre unübertroffene Leistungsdichte (Drehmoment pro Volumen) und ihre absolute Laufruhe. Die robuste Konstruktion zusammen mit der weltweit patentierten eisenlosen Wicklung machen die DCX-Motoren zu einem hochdynamischen Antrieb in fast jeder Lebenslage.
Der DCX 22 S ist ein wahres Konfigurationswunder. Vorgespannte Kugellager oder Sinterlager, Graphit- oder Edelmetallbürsten optional mit CLL, EMI Filter, usw. bilden die Basis für einen grossen Einsatzbereich.
