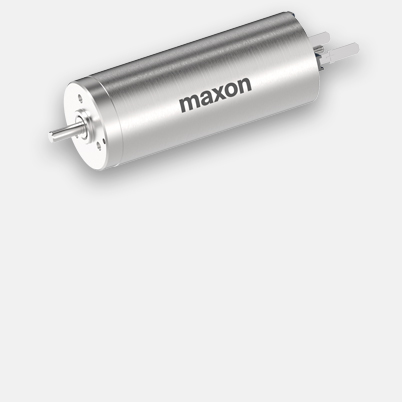

DCX 16 L Ø16 mm, Graphitbürsten, Kugellager
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 168.21* |
| 5-19 | € 146.73* | |
| 20-49 | € 125.15* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

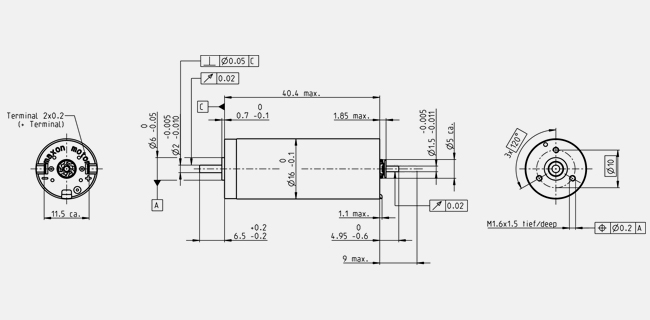

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 36 V |
| Leerlaufdrehzahl | 12800 min-1 |
| Leerlaufstrom | 17 mA |
| Nenndrehzahl | 10700 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 11.5 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.445 A |
| Anhaltemoment | 72.1 mNm |
| Anlaufstrom | 2.7 A |
| Max. Wirkungsgrad | 85 % |
| Kenndaten | |
| Anschlusswiderstand | 13.3 Ω |
| Anschlussinduktivität | 0.925 mH |
| Drehmomentkonstante | 26.7 mNm/A |
| Drehzahlkonstante | 358 min-1/V |
| Kennliniensteigung | 179 min-1/mNm |
| Mechanische Anlaufkonstante | 4.37 ms |
| Rotorträgheitsmoment | 2.33 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 17.9 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 7.21 K/W |
| Therm. Zeitkonstante der Wicklung | 17.6 s |
| Therm. Zeitkonstante des Motors | 294 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Waelzlager |
| Grenzdrehzahl | 17000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 0.8 N |
| 0.1 mm, bei Radiallast > 0.8 N | |
| Radialspiel | 0.015 mm |
| Max. axiale Belastung (dynamisch) | 0.8 N |
| Max. axiale Aufpresskraft (statisch) | 18 N |
| (statisch, Welle abgestützt) | 300 N |
| Max. radiale Belastung | 10 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 7 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 42 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
maxon DCX-Motoren bestechen durch ihre unübertroffene Leistungsdichte (Drehmoment pro Volumen) und ihre absolute Laufruhe. Die robuste Konstruktion zusammen mit der weltweit patentierten eisenlosen Wicklung machen die DCX-Motoren zu einem hochdynamischen Antrieb in fast jeder Lebenslage.Der DCX 16 L ist als Kleinantrieb mit vorgespannten Kugellager oder Sinterlager erhältlich. Die Funkenunterdrückung (CLL) macht diesen DC Motor mit Edelmetallbürsten zu einem wahren Langläufer.
