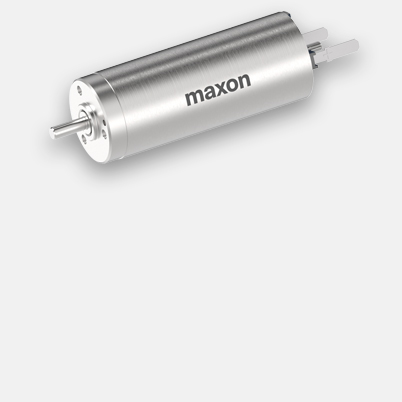

DCX 14 L Ø14 mm, Edelmetallbürsten CLL, Kugellager

DCX 14 L Ø14 mm, Edelmetallbürsten CLL, Kugellager
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 152.00*
5-19 € 132.63*
20-49 € 113.15*
ab 50 Auf Anfrage

*Konfigurierbare Produkte können nur konfiguriert in den Warenkorb gelegt werden.
Die Preise können abhängig von Ihrer individuellen Konfiguration abweichen.

Spezifikationen

Technische Abbildungen

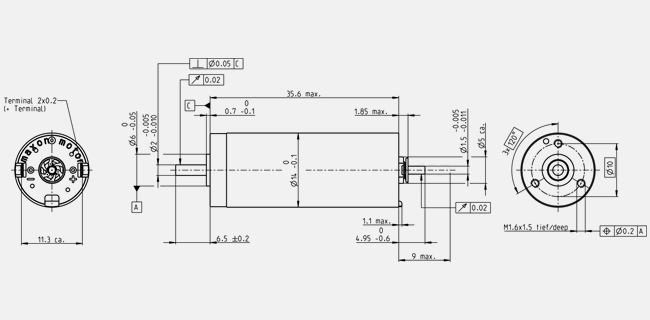

  • Massbild

Hinweis: Zeichnungen nicht massstabsgetreu.

Werte bei Nennspannung
Nennspannung 3 V
Leerlaufdrehzahl 7720 min-1
Leerlaufstrom 76.3 mA
Nenndrehzahl 5770 min-1
Nennmoment (max. Dauerdrehmoment) 4.11 mNm
Nennstrom (max. Dauerbelastungsstrom) 1.2 A
Anhaltemoment 16.5 mNm
Anlaufstrom 4.52 A
Max. Wirkungsgrad 76 %
Kenndaten
Anschlusswiderstand 0.664 Ω
Anschlussinduktivität 0.0252 mH
Drehmomentkonstante 3.65 mNm/A
Drehzahlkonstante 2620 min-1/V
Kennliniensteigung 476 min-1/mNm
Mechanische Anlaufkonstante 4.14 ms
Rotorträgheitsmoment 0.831 gcm²
Thermische Daten
Therm. Widerstand Gehäuse-Luft 22.2 K/W
Therm. Widerstand Wicklung-Gehäuse 8.63 K/W
Therm. Zeitkonstante der Wicklung 9.22 s
Therm. Zeitkonstante des Motors 226 s
Umgebungstemperatur -40...+85 °C
Max. Wicklungstemperatur +100 °C
Mechanische Daten
Lagerart Waelzlager
Grenzdrehzahl 8680 min-1
Axialspiel 0 mm, bei Radiallast < 0.8 N
0.1 mm, bei Radiallast > 0.8 N
Radialspiel 0.015 mm
Max. axiale Belastung (dynamisch) 0.8 N
Max. axiale Aufpresskraft (statisch) 18 N
(statisch, Welle abgestützt) 300 N
Max. radiale Belastung 10 N, 5 mm ab Flansch
Weitere Spezifikationen
Polpaarzahl 1
Anzahl Kollektorsegmente 7
Anzahl Sterilisationszyklen 0
Produkt
Gewicht 26 g

  • Bereichsdiagramm

    Dauerbetriebsbereich


    Kurzzeitbetriebsbereich


Beschreibung

maxon DCX-Motoren bestechen durch ihre unübertroffene Leistungsdichte (Drehmoment pro Volumen) und ihre absolute Laufruhe. Die robuste Konstruktion zusammen mit der weltweit patentierten eisenlosen Wicklung machen die DCX-Motoren zu einem hochdynamischen Antrieb in fast jeder Lebenslage.

Der DCX 14 L ist als Kleinantrieb mit vorgespannten Kugellager oder Sinterlager erhältlich. Die Funkenunterdrückung (CLL) macht diesen DC Motor mit Edelmetallbürsten zu einem wahren Langläufer.
