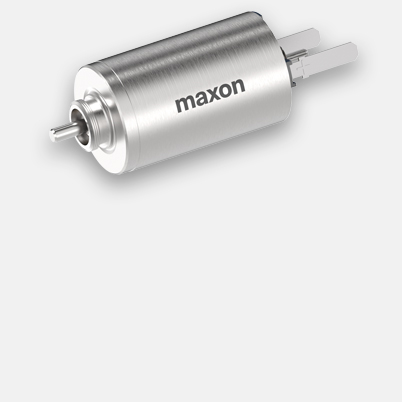

DCX 12 S Ø12 mm, Edelmetallbürsten CLL, Sinterlager
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 108.31* |
| 5-19 | € 94.52* | |
| 20-49 | € 80.52* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

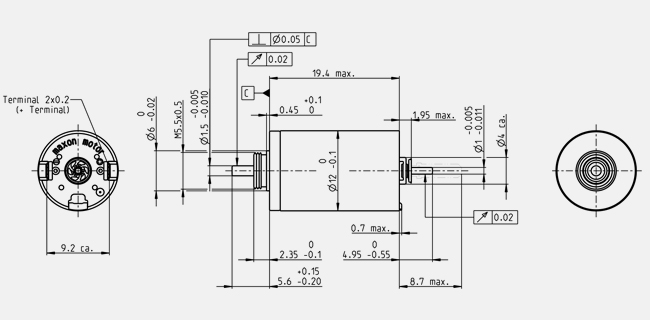

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 6 V |
| Leerlaufdrehzahl | 9100 min-1 |
| Leerlaufstrom | 15.9 mA |
| Nenndrehzahl | 3870 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 1.95 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.332 A |
| Anhaltemoment | 3.46 mNm |
| Anlaufstrom | 0.566 A |
| Max. Wirkungsgrad | 70 % |
| Kenndaten | |
| Anschlusswiderstand | 10.6 Ω |
| Anschlussinduktivität | 0.29 mH |
| Drehmomentkonstante | 6.12 mNm/A |
| Drehzahlkonstante | 1560 min-1/V |
| Kennliniensteigung | 2700 min-1/mNm |
| Mechanische Anlaufkonstante | 8.31 ms |
| Rotorträgheitsmoment | 0.293 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 35 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 14.4 K/W |
| Therm. Zeitkonstante der Wicklung | 7.59 s |
| Therm. Zeitkonstante des Motors | 146 s |
| Umgebungstemperatur | -30...+85 °C |
| Max. Wicklungstemperatur | +100 °C |
| Mechanische Daten | |
| Lagerart | Sinterlager |
| Grenzdrehzahl | 13000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 0 N |
| 0.15 mm, bei Radiallast > 0 N | |
| Radialspiel | 0.015 mm |
| Max. axiale Belastung (dynamisch) | 0.1 N |
| Max. axiale Aufpresskraft (statisch) | 30 N |
| (statisch, Welle abgestützt) | 120 N |
| Max. radiale Belastung | 0.8 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 7 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 11 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
maxon DCX-Motoren bestechen durch ihre unübertroffene Leistungsdichte (Drehmoment pro Volumen) und ihre absolute Laufruhe. Die robuste Konstruktion zusammen mit der weltweit patentierten eisenlosen Wicklung machen die DCX-Motoren zu einem hochdynamischen Antrieb in fast jeder Lebenslage.Der DCX 12 S ist als Kleinantrieb mit vorgespannten Kugellager oder Sinterlager erhältlich. Die optionale Funkenunterdrückung (CLL) macht diesen DC Motor mit Edelmetallbürsten zu einem wahren Langläufer.
