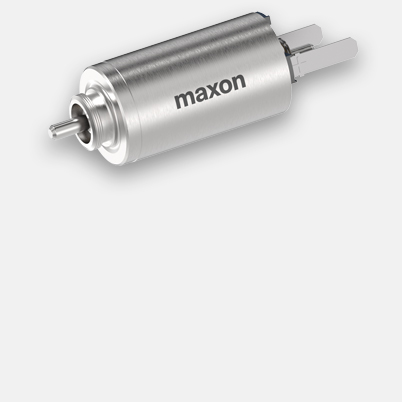

DCX 10 S Ø10 mm, Edelmetallbürsten CLL, Kugellager
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 124.84* |
| 5-19 | € 108.94* | |
| 20-49 | € 92.84* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

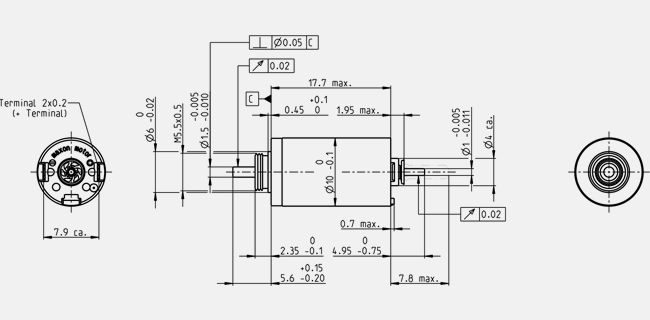

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 9 V |
| Leerlaufdrehzahl | 12500 min-1 |
| Leerlaufstrom | 14.7 mA |
| Nenndrehzahl | 3930 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 0.907 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.152 A |
| Anhaltemoment | 1.38 mNm |
| Anlaufstrom | 0.215 A |
| Max. Wirkungsgrad | 56 % |
| Kenndaten | |
| Anschlusswiderstand | 41.8 Ω |
| Anschlussinduktivität | 0.488 mH |
| Drehmomentkonstante | 6.4 mNm/A |
| Drehzahlkonstante | 1490 min-1/V |
| Kennliniensteigung | 9750 min-1/mNm |
| Mechanische Anlaufkonstante | 7.27 ms |
| Rotorträgheitsmoment | 0.0712 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 37.6 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 22 K/W |
| Therm. Zeitkonstante der Wicklung | 4.09 s |
| Therm. Zeitkonstante des Motors | 156 s |
| Umgebungstemperatur | -40...+85 °C |
| Max. Wicklungstemperatur | +100 °C |
| Mechanische Daten | |
| Lagerart | Waelzlager |
| Grenzdrehzahl | 14300 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 0.5 N |
| 0.1 mm, bei Radiallast > 0.5 N | |
| Radialspiel | 0.015 mm |
| Max. axiale Belastung (dynamisch) | 0.5 N |
| Max. axiale Aufpresskraft (statisch) | 8.8 N |
| (statisch, Welle abgestützt) | 120 N |
| Max. radiale Belastung | 1.5 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 7 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 6 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
maxon DCX-Motoren bestechen durch ihre unübertroffene Leistungsdichte (Drehmoment pro Volumen) und ihre absolute Laufruhe. Die robuste Konstruktion zusammen mit der weltweit patentierten eisenlosen Wicklung machen die DCX-Motoren zu einem hochdynamischen Antrieb in fast jeder Lebenslage.
Der DCX 10 S ist als Kleinantrieb mit vorgespannten Kugellager oder Sinterlager erhältlich. Die optionale Funkenunterdrückung (CLL) macht diesen DC Motor mit Edelmetallbürsten zu einem wahren Langläufer.
