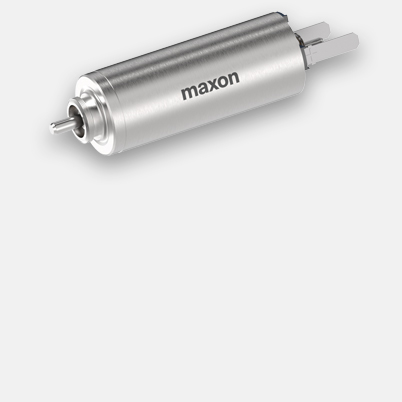

DCX 10 L Ø10 mm, Edelmetallbürsten CLL, Sinterlager
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 103.89* |
| 5-19 | € 90.63* | |
| 20-49 | € 77.26* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

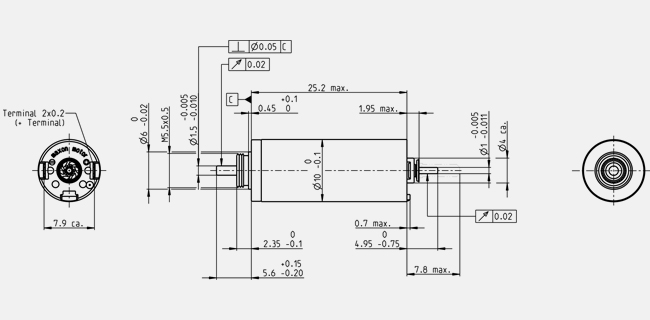

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 12 V |
| Leerlaufdrehzahl | 11300 min-1 |
| Leerlaufstrom | 10.1 mA |
| Nenndrehzahl | 5980 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 2.01 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.211 A |
| Anhaltemoment | 4.36 mNm |
| Anlaufstrom | 0.439 A |
| Max. Wirkungsgrad | 72 % |
| Kenndaten | |
| Anschlusswiderstand | 27.3 Ω |
| Anschlussinduktivität | 0.362 mH |
| Drehmomentkonstante | 9.95 mNm/A |
| Drehzahlkonstante | 960 min-1/V |
| Kennliniensteigung | 2640 min-1/mNm |
| Mechanische Anlaufkonstante | 3.59 ms |
| Rotorträgheitsmoment | 0.13 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 36.5 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 10.6 K/W |
| Therm. Zeitkonstante der Wicklung | 3.71 s |
| Therm. Zeitkonstante des Motors | 151 s |
| Umgebungstemperatur | -30...+85 °C |
| Max. Wicklungstemperatur | +100 °C |
| Mechanische Daten | |
| Lagerart | Sinterlager |
| Grenzdrehzahl | 14300 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 0 N |
| 0.15 mm, bei Radiallast > 0 N | |
| Radialspiel | 0.015 mm |
| Max. axiale Belastung (dynamisch) | 0.1 N |
| Max. axiale Aufpresskraft (statisch) | 30 N |
| (statisch, Welle abgestützt) | 120 N |
| Max. radiale Belastung | 0.8 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 7 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 11 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
maxon DCX-Motoren bestechen durch ihre unübertroffene Leistungsdichte (Drehmoment pro Volumen) und ihre absolute Laufruhe. Die robuste Konstruktion zusammen mit der weltweit patentierten eisenlosen Wicklung machen die DCX-Motoren zu einem hochdynamischen Antrieb in fast jeder Lebenslage.Der DCX 10 L ist als Kleinantrieb mit vorgespannten Kugellagern oder Sinterlagern erhältlich. Die optionale Funkenunterdrückung (CLL) macht diesen DC Motor mit Edelmetallbürsten zu einem wahren Langläufer.
