Details
Konfigurierbar
Konfigurierbares Produkt
Mehr als kombinieren. Konfigurieren Sie Ihren Antrieb individuell.

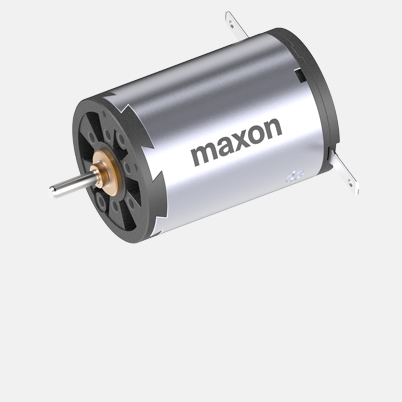

DC-max 22 S Ø22 mm, Edelmetallbürsten CLL, Sinterlager
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 83.79* |
| 5-19 | € 65.79* | |
| 20-49 | € 51.47* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

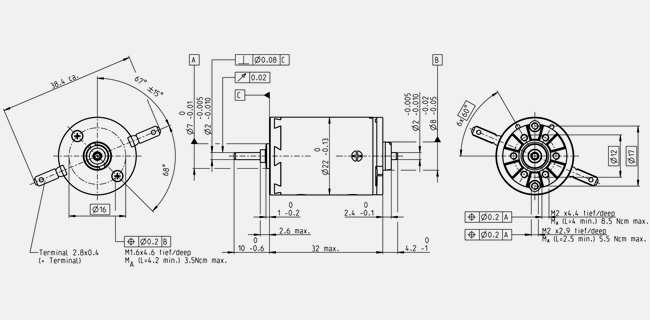

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 6 V |
| Leerlaufdrehzahl | 5480 min-1 |
| Leerlaufstrom | 20.8 mA |
| Nenndrehzahl | 4280 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 8.54 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.84 A |
| Anhaltemoment | 39 mNm |
| Anlaufstrom | 3.75 A |
| Max. Wirkungsgrad | 86 % |
| Kenndaten | |
| Anschlusswiderstand | 1.6 Ω |
| Anschlussinduktivität | 0.119 mH |
| Drehmomentkonstante | 10.4 mNm/A |
| Drehzahlkonstante | 919 min-1/V |
| Kennliniensteigung | 141 min-1/mNm |
| Mechanische Anlaufkonstante | 8.44 ms |
| Rotorträgheitsmoment | 5.7 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 20 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 6 K/W |
| Therm. Zeitkonstante der Wicklung | 17.6 s |
| Therm. Zeitkonstante des Motors | 538 s |
| Umgebungstemperatur | -30...+65 °C |
| Max. Wicklungstemperatur | +85 °C |
| Mechanische Daten | |
| Lagerart | Sinterlager |
| Grenzdrehzahl | 9000 min-1 |
| Axialspiel | 0.05 mm, bei Radiallast < 0 N |
| 0.15 mm, bei Radiallast > 0 N | |
| Radialspiel | 0.012 mm |
| Max. axiale Belastung (dynamisch) | 1 N |
| Max. axiale Aufpresskraft (statisch) | 80 N |
| (statisch, Welle abgestützt) | 420 N |
| Max. radiale Belastung | 2.8 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 9 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 54 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
maxon DC-max Motoren bestechen durch maximale Leistung mit minimalem Volumen und unübertroffenem Preis-Leistungs-Verhältnis.Der DC-max 22 S ist ein Kleinantrieb mit starken RE-Magneten, neuester Wicklungstechnologie, kostenoptimiertem Design und automatisierter Fertigung.
