ECX SPEED 16 M Ø16 mm, Keramiklager, bürstenlos, mit Hall-Sensoren | Sterilisierbar
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 485.35* |
| 5-19 | € 378.94* | |
| 20-49 | € 308.83* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

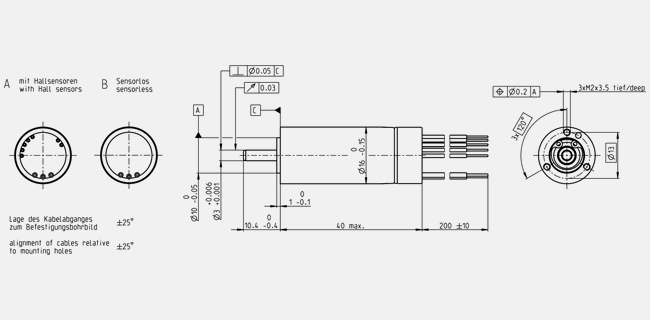

- Massbild
| Werte bei Nennspannung | |
| Nennspannung | 18 V |
| Leerlaufdrehzahl | 59900 min-1 |
| Leerlaufstrom | 200 mA |
| Nenndrehzahl | 54600 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 7.63 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 2.83 A |
| Anhaltemoment | 100 mNm |
| Anlaufstrom | 35.1 A |
| Max. Wirkungsgrad | 86 % |
| Kenndaten | |
| Anschlusswiderstand | 0.512 Ω |
| Anschlussinduktivität | 0.033 mH |
| Drehmomentkonstante | 2.85 mNm/A |
| Drehzahlkonstante | 3350 min-1/V |
| Kennliniensteigung | 603 min-1/mNm |
| Mechanische Anlaufkonstante | 3.72 ms |
| Rotorträgheitsmoment | 0.589 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 16.1 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 1.8 K/W |
| Therm. Zeitkonstante der Wicklung | 2.49 s |
| Therm. Zeitkonstante des Motors | 400 s |
| Umgebungstemperatur | -40...+135 °C |
| Max. Wicklungstemperatur | +155 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 120000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 1.5 N |
| 0.29 mm, bei Radiallast > 1.5 N | |
| Radialspiel | 0 mm |
| Max. axiale Belastung (dynamisch) | 1.5 N |
| Max. axiale Aufpresskraft (statisch) | 60 N |
| (statisch, Welle abgestützt) | 2500 N |
| Max. radiale Belastung | 10 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 1000 |
| Produkt | |
| Gewicht | 50 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
Die bürstenlosen ECX Speed Motoren mit eisenloser Wicklung zeichnen sich speziell durch einen extrem grossen Drehzahlbereich, hohe Leistung, herrvoragende Regeleigenschaften und selbstverständlich durch die unübertroffene Lebensdauer aus.Der ECX SPEED 16 M ist mit Hallsensoren, Encoder oder Sensorolos verfügbar, kann mit Getrieben kombiniert werden und der elektrische Anschluss ist konfigurierbar. Bestellen Sie jetzt Ihren ECX Antrieb online.
