Dieses Produkt wird abgekündigt. Gerne berät Sie der Verkauf bezüglich letzter Bestellmöglichkeit und Alternativen.
Spezifikationen
Technische Abbildungen

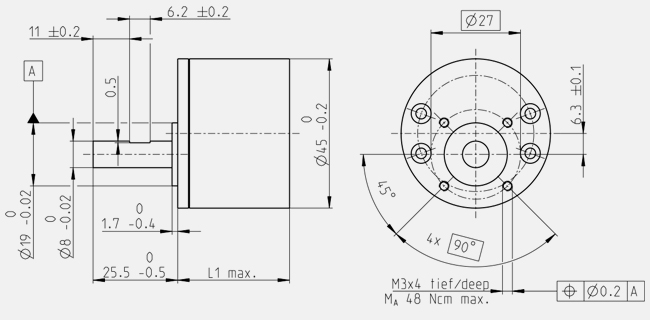

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GS |
| Aussendurchmesser | 45 mm |
| Bauart | Standardversion |
| Getriebedaten | |
| Untersetzung | 1072 : 1 |
| Untersetzung absolut | 857030625/799708 |
| Max. Motorwellendurchmesser | 3 mm |
| Stufenzahl | 6 |
| Max. Dauerdrehmoment | 2 Nm |
| Kurzzeitig zulässiges Drehmoment | 2.5 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 53 % |
| Mittleres Getriebespiel unbelastet | 3.2 ° |
| Massenträgheitsmoment | 0.777 gcm² |
| Getriebelänge (L1) | 33.8 mm |
| Max. übertragbare Leistung (dauernd) | 0.6 W |
| Max. übertragbare Leistung (kurz) | 0.8 W |
| Technische Daten | |
| Abtriebswellenlagerung | Kugellager |
| Radialspiel | max. 0.15 mm, 10 mm ab Flansch |
| Axialspiel | 0.02 - 0.2 mm |
| Max. radiale Belastung | 190 N, 10 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 60 N |
| Max. axiale Aufpresskraft | 60 N |
| Max. Eingangsdrehzahl dauernd | 6000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 6000 min-1 |
| Empfohlener Temperaturbereich | -15...+80 °C |
| Erweiterter Temperaturbereich | 80...+100 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 313 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
Präzisions Stirnrad- und Planetengetriebe sind abgestimmt auf maxon-Motoren. Getriebe werden vorteilhaftim Lieferwerk direkt auf die gewünschten Motoren adaptiert. Das Motorritzel ist das Eingangszahnrad
der ersten Getriebestufe und wird fest mit der Motorwelle verbunden.
