| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 88.31 |
| 5-19 | € 71.37 | |
| 20-49 | € 59.58 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

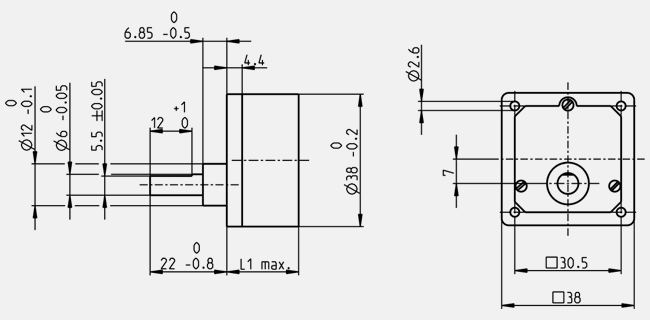

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GS |
| Aussendurchmesser | 38 mm |
| Bauart | Standardversion |
| Getriebedaten | |
| Untersetzung | 200 : 1 |
| Untersetzung absolut | 200/1 |
| Max. Motorwellendurchmesser | 3 mm |
| Stufenzahl | 5 |
| Max. Dauerdrehmoment | 0.6 Nm |
| Kurzzeitig zulässiges Drehmoment | 1.8 Nm |
| Drehsinn, Antrieb zu Antrieb | != |
| Max. Wirkungsgrad | 59 % |
| Mittleres Getriebespiel unbelastet | 2.5 ° |
| Massenträgheitsmoment | 0.2 gcm² |
| Getriebelänge (L1) | 28.1 mm |
| Max. übertragbare Leistung (dauernd) | 1.6 W |
| Max. übertragbare Leistung (kurz) | 4.7 W |
| Technische Daten | |
| Abtriebswellenlagerung | Gleitlager |
| Radialspiel | max. 0.1 mm, 12 mm ab Flansch |
| Axialspiel | 0.03 - 0.2 mm |
| Max. radiale Belastung | 50 N, 12 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 30 N |
| Max. axiale Aufpresskraft | 500 N |
| Max. Eingangsdrehzahl dauernd | 5000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 5000 min-1 |
| Empfohlener Temperaturbereich | -5...+80 °C |
| Erweiterter Temperaturbereich | 80...+80 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 70 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
