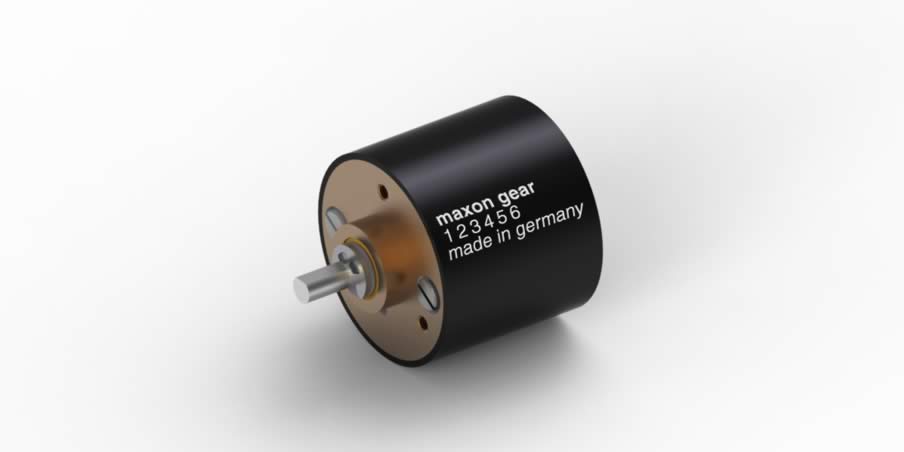

Stirnradgetriebe GS 24 A Ø24 mm, 0.1 Nm
Artikelnummer 110484
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 67.79 |
| 5-19 | € 61.68 | |
| 20-49 | € 48.63 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

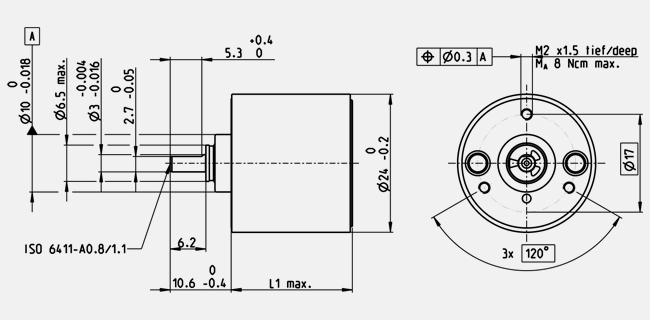

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GS |
| Aussendurchmesser | 24 mm |
| Bauart | Standardversion |
| Getriebedaten | |
| Untersetzung | 131 : 1 |
| Untersetzung absolut | 212629/1625 |
| Max. Motorwellendurchmesser | 2 mm |
| Stufenzahl | 4 |
| Max. Dauerdrehmoment | 0.1 Nm |
| Kurzzeitig zulässiges Drehmoment | 0.15 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 66 % |
| Mittleres Getriebespiel unbelastet | 2 ° |
| Massenträgheitsmoment | 0.006 gcm² |
| Getriebelänge (L1) | 20.2 mm |
| Max. übertragbare Leistung (dauernd) | 0.32 W |
| Max. übertragbare Leistung (kurz) | 0.48 W |
| Technische Daten | |
| Abtriebswellenlagerung | Sinterlager |
| Radialspiel | max. 0.038 mm, 8 mm ab Flansch |
| Axialspiel | 0.03 - 0.3 mm |
| Max. radiale Belastung | 5 N, 8 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 8 N |
| Max. axiale Aufpresskraft | 500 N |
| Max. Eingangsdrehzahl dauernd | 4000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 4000 min-1 |
| Empfohlener Temperaturbereich | -15...+80 °C |
| Erweiterter Temperaturbereich | 80...+100 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 28 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
