Spezifikationen

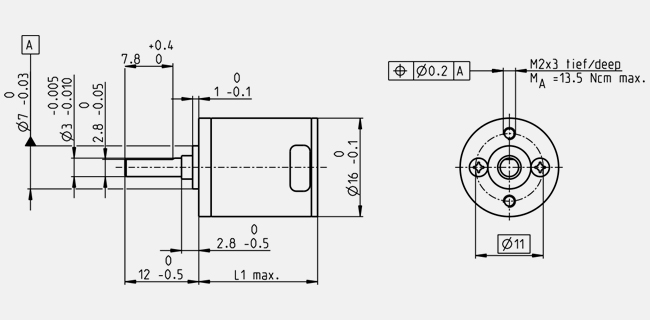

Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten |
| Getriebeart |
GS |
| Aussendurchmesser |
16 mm |
| Bauart |
Spielarm |
| Getriebedaten |
| Untersetzung |
1278 : 1 |
| Untersetzung absolut |
830245379/649539 |
| Max. Motorwellendurchmesser |
1.5 mm |
| Stufenzahl |
6 |
| Max. Dauerdrehmoment |
0.1 Nm |
| Kurzzeitig zulässiges Drehmoment |
0.3 Nm |
| Drehsinn, Antrieb zu Antrieb |
= |
| Max. Wirkungsgrad |
48 % |
| Mittleres Getriebespiel unbelastet |
0.5 ° |
| Massenträgheitsmoment |
0.01 gcm² |
| Getriebelänge (L1) |
23.2 mm |
| Max. übertragbare Leistung (dauernd) |
0.66 W |
| Max. übertragbare Leistung (kurz) |
0.825 W |
| Technische Daten |
| Abtriebswellenlagerung |
Kugellager |
| Radialspiel |
max. 0.02 mm, 6 mm ab Flansch |
| Axialspiel |
0 - 0.05 mm |
| Max. radiale Belastung |
22 N, 6.5 mm ab Flansch |
| Max. axiale Belastung (dynamisch) |
5 N |
| Max. axiale Aufpresskraft |
5 N |
| Max. Eingangsdrehzahl dauernd |
8000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig |
8000 min-1 |
| Empfohlener Temperaturbereich |
-15...+100 °C |
| Erweiterter Temperaturbereich |
-40...+100 °C |
| Anzahl Sterilisationszyklen |
0 |
| Produkt |
| Gewicht |
20 g |
| | | Dauerbetriebsbereich |
| | |
|
| | | |
| | | Kurzzeitbetriebsbereich |
| | |
|
Beschreibung

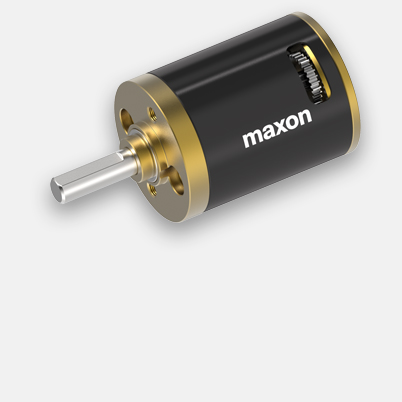

Präzisions Stirnrad- und Planetengetriebe sind abgestimmt auf maxon-Motoren. Getriebe werden vorteilhaft im Lieferwerk direkt auf die gewünschten Motoren adaptiert. Das Motorritzel ist das Eingangszahnrad der ersten Getriebestufe und wird fest mit der Motorwelle verbunden.
