| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 90.10 |
| 5-19 | € 75.79 | |
| 20-49 | € 64.73 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

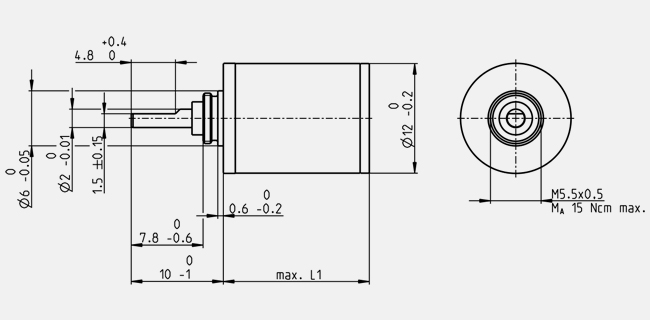

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GS |
| Aussendurchmesser | 12 mm |
| Bauart | Standardversion |
| Getriebedaten | |
| Untersetzung | 3101 : 1 |
| Untersetzung absolut | 11537547853/3720087 |
| Max. Motorwellendurchmesser | 1.2 mm |
| Stufenzahl | 7 |
| Max. Dauerdrehmoment | 0.03 Nm |
| Kurzzeitig zulässiges Drehmoment | 0.05 Nm |
| Drehsinn, Antrieb zu Antrieb | != |
| Max. Wirkungsgrad | 48 % |
| Mittleres Getriebespiel unbelastet | 1.5 ° |
| Massenträgheitsmoment | 0.002 gcm² |
| Getriebelänge (L1) | 20 mm |
| Max. übertragbare Leistung (dauernd) | 0.01 W |
| Max. übertragbare Leistung (kurz) | 0.01 W |
| Technische Daten | |
| Abtriebswellenlagerung | Gleitlager |
| Radialspiel | max. 0.05 mm, 6 mm ab Flansch |
| Axialspiel | 0.02 - 0.12 mm |
| Max. radiale Belastung | 2 N, 6.5 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 2 N |
| Max. axiale Aufpresskraft | 10 N |
| Max. Eingangsdrehzahl dauernd | 8000 min-1 |
| Empfohlener Temperaturbereich | -15...+100 °C |
| Erweiterter Temperaturbereich | -40...+100 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 11 g |
