Details
NRND

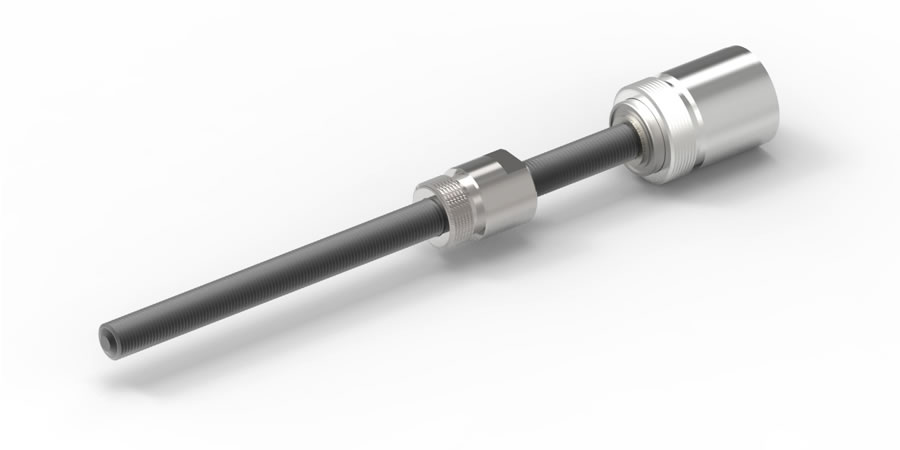

Spindelgetriebe GP 8 S Ø8 mm, Metrische Spindel, M3 x 0,5, Keramikversion | Keramikversion
Artikelnummer 437087
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 403.15 |
| 5-19 | € 338.73 | |
| 20-49 | € 289.57 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
| Allgemeine Daten | |
| Getriebeart | GP |
| Aussendurchmesser | 8 mm |
| Bauart | Spindelgetriebe mit metrischer Spindel |
| Spindlegetriebedaten | |
| Stufenzahl | 1 |
| Untersetzung | 4 : 1 |
| Untersetzung absolut | 4/1 |
| Max. Motorwellendurchmesser | 1 mm |
| Max. Vorschubgeschwindigkeit | 25 mm/s |
| Max. Vorschubkraft (dauernd) | 3 N |
| Max. Vorschubkraft (kurzzeitig) | 14 N |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 38 % |
| Mittleres Getriebespiel unbelastet | 1.8 ° |
| Mechanische Positioniergenauigkeit | 0.112 mm |
| Massenträgheitsmoment | 0.005 gcm² |
| Max. übertragbare Leistung (dauernd) | 0.1 W |
| Max. übertragbare Leistung (kurz) | 0.583 W |
| Technische Daten | |
| Spindellänge | 49.8 mm |
| Radialspiel | max. 0.08 mm, 5 mm ab Flansch |
| Max. radiale Belastung | 5 N, 5 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 4 N |
| Max. axiale Aufpresskraft | 25 N |
| Max. Eingangsdrehzahl dauernd | 12000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 20000 min-1 |
| Empfohlener Temperaturbereich | -15...+80 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 6 g |
Beschreibung
Kompakte, einfach konfigurierbare Spindelantriebe als Komplettsysteme. Mit integrierterAxiallagerung für hohe Axiallasten. Ausführungen mit Kugelumlaufspindel, metrischer Spindel
sowie Trapezspindel.
