Dieses Produkt kann nicht mehr bestellt werden. Bitte kontaktieren Sie unseren Verkaufssupport mit dem Anfrage-Formular. Danke
Spezifikationen
| Allgemeine Daten | |
| Getriebeart | GP |
| Aussendurchmesser | 8 mm |
| Bauart | Spindelgetriebe mit metrischer Spindel |
| Spindlegetriebedaten | |
| Stufenzahl | 5 |
| Untersetzung | 1024 : 1 |
| Untersetzung absolut | 1024/1 |
| Max. Motorwellendurchmesser | 1 mm |
| Max. Vorschubgeschwindigkeit | 0.1 mm/s |
| Max. Vorschubkraft (dauernd) | 22 N |
| Max. Vorschubkraft (kurzzeitig) | 27 N |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 17 % |
| Mittleres Getriebespiel unbelastet | 2.8 ° |
| Mechanische Positioniergenauigkeit | 0.113 mm |
| Massenträgheitsmoment | 0.004 gcm² |
| Max. übertragbare Leistung (dauernd) | 0.002 W |
| Max. übertragbare Leistung (kurz) | 0.004 W |
| Technische Daten | |
| Spindellänge | 49.8 mm |
| Radialspiel | max. 0.08 mm, 5 mm ab Flansch |
| Max. radiale Belastung | 5 N, 5 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 22 N |
| Max. axiale Aufpresskraft | 25 N |
| Max. Eingangsdrehzahl dauernd | 12000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 20000 min-1 |
| Empfohlener Temperaturbereich | -15...+80 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 9 g |

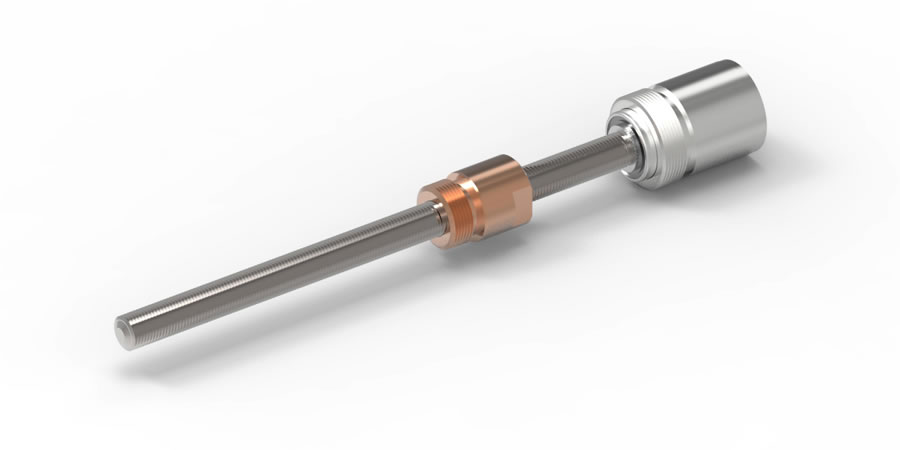

Beschreibung
Kompakte, einfach konfigurierbare Spindelantriebe als Komplettsysteme. Mit integrierterAxiallagerung für hohe Axiallasten. Ausführungen mit Kugelumlaufspindel, metrischer Spindel
sowie Trapezspindel.
