| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 689.66 |
| 5-19 | € 593.77 | |
| 20-49 | € 526.51 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

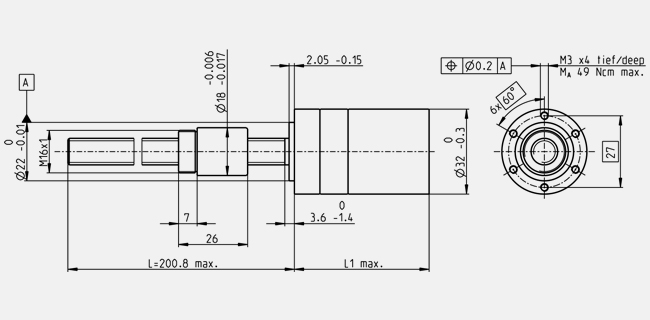

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GP |
| Aussendurchmesser | 32 mm |
| Bauart | Spindelgetriebe mit metrischer Spindel |
| Spindlegetriebedaten | |
| Stufenzahl | 4 |
| Untersetzung | 762 : 1 |
| Untersetzung absolut | 19044/25 |
| Max. Motorwellendurchmesser | 3 mm |
| Max. Vorschubgeschwindigkeit | 0.2 mm/s |
| Max. Vorschubkraft (dauernd) | 1350 N |
| Max. Vorschubkraft (kurzzeitig) | 1350 N |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 16 % |
| Mittleres Getriebespiel unbelastet | 1 ° |
| Mechanische Positioniergenauigkeit | 0.034 mm |
| Massenträgheitsmoment | 0.7 gcm² |
| Getriebelänge (L1) | 71.1 mm |
| Max. übertragbare Leistung (dauernd) | 6.6 W |
| Max. übertragbare Leistung (kurz) | 8.2 W |
| Technische Daten | |
| Spindellänge | 200 mm |
| Abtriebswellenlagerung | Kugellager |
| Radialspiel | max. 0.05 mm, 5 mm ab Flansch |
| Axialspiel der Mutter | max. 0.008 mm |
| Max. radiale Belastung | 400 N, 15 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 2700 N |
| Max. axiale Aufpresskraft | 2700 N |
| Max. Eingangsdrehzahl dauernd | 8000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 8000 min-1 |
| Empfohlener Temperaturbereich | -15...+80 °C |
| Erweiterter Temperaturbereich | 80...+80 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 387 g |
