Spezifikationen
Technische Abbildungen

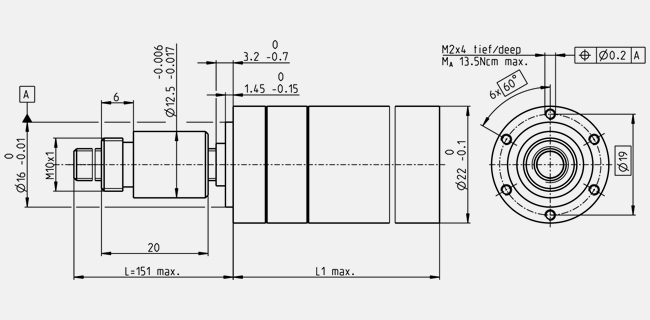

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GP |
| Aussendurchmesser | 22 mm |
| Bauart | Spindelgetriebe mit Kugelumlaufspindel |
| Spindlegetriebedaten | |
| Stufenzahl | 3 |
| Untersetzung | 72 : 1 |
| Untersetzung absolut | 48735/676 |
| Max. Motorwellendurchmesser | 3.2 mm |
| Max. Vorschubgeschwindigkeit | 3.7 mm/s |
| Max. Vorschubkraft (dauernd) | 266 N |
| Max. Vorschubkraft (kurzzeitig) | 495 N |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 57 % |
| Mittleres Getriebespiel unbelastet | 1.6 ° |
| Mechanische Positioniergenauigkeit | 0.042 mm |
| Massenträgheitsmoment | 0.3 gcm² |
| Getriebelänge (L1) | 51.6 mm |
| Max. übertragbare Leistung (dauernd) | 5.8 W |
| Max. übertragbare Leistung (kurz) | 9.3 W |
| Technische Daten | |
| Spindellänge | 150 mm |
| Radialspiel | max. 0.05 mm, 5 mm ab Flansch |
| Axialspiel der Mutter | max. 0.008 mm |
| Max. radiale Belastung | 180 N, 15 mm ab Flansch |
| Max. axiale Aufpresskraft | 500 N |
| Max. Eingangsdrehzahl dauernd | 8000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 8000 min-1 |
| Empfohlener Temperaturbereich | -15...+80 °C |
| Erweiterter Temperaturbereich | 80...+80 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 128 g |
Beschreibung
Kompakte, einfach konfigurierbare Spindelantriebe als Komplettsysteme. Mit integrierter Axiallagerung für hohe Axiallasten. Ausführungen mit Kugelumlaufspindelsowie metrischer Spindel.
