| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 544.62 |
| 5-19 | € 468.93 | |
| 20-49 | € 415.78 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

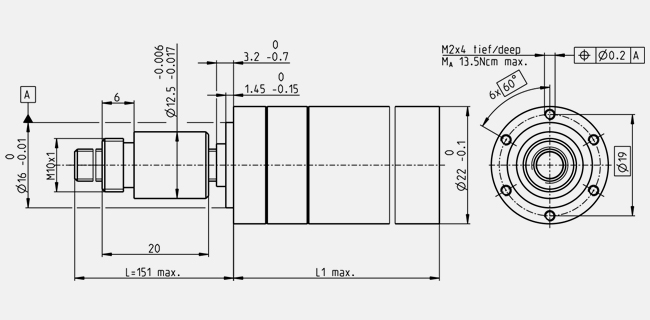

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GP |
| Aussendurchmesser | 22 mm |
| Bauart | Spindelgetriebe mit metrischer Spindel |
| Spindlegetriebedaten | |
| Stufenzahl | 2 |
| Untersetzung | 20 : 1 |
| Untersetzung absolut | 81/4 |
| Max. Motorwellendurchmesser | 4 mm |
| Max. Vorschubgeschwindigkeit | 6.7 mm/s |
| Max. Vorschubkraft (dauernd) | 104 N |
| Max. Vorschubkraft (kurzzeitig) | 291 N |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 29 % |
| Mittleres Getriebespiel unbelastet | 1.2 ° |
| Mechanische Positioniergenauigkeit | 0.034 mm |
| Massenträgheitsmoment | 0.4 gcm² |
| Getriebelänge (L1) | 44.8 mm |
| Max. übertragbare Leistung (dauernd) | 21 W |
| Max. übertragbare Leistung (kurz) | 34 W |
| Technische Daten | |
| Spindellänge | 150 mm |
| Radialspiel | max. 0.05 mm, 5 mm ab Flansch |
| Axialspiel der Mutter | max. 0.008 mm |
| Max. radiale Belastung | 130 N, 15 mm ab Flansch |
| Max. axiale Aufpresskraft | 550 N |
| Max. Eingangsdrehzahl dauernd | 8000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 8000 min-1 |
| Empfohlener Temperaturbereich | -15...+80 °C |
| Erweiterter Temperaturbereich | 80...+80 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 116 g |
Beschreibung

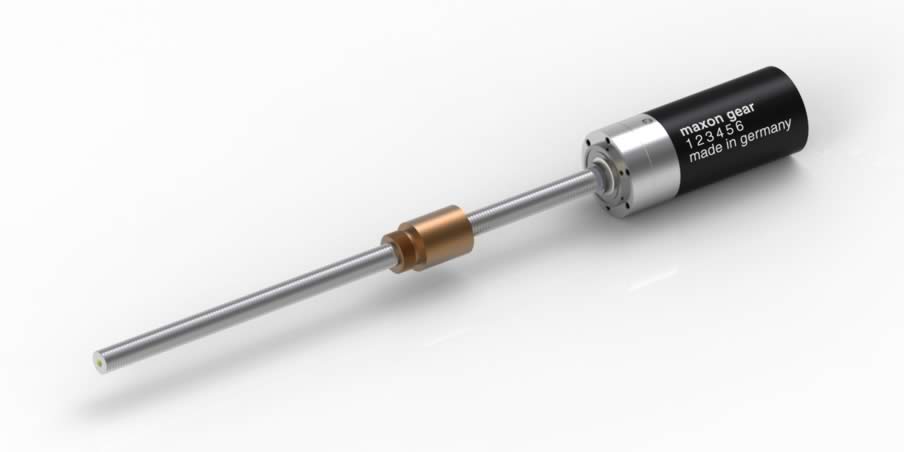

Kompakte, einfach konfigurierbare Spindelantriebe als Komplettsysteme. Mit integrierter Axiallagerung für hohe Axiallasten. Ausführungen mit Kugelumlaufspindelsowie metrischer Spindel.
