Dieses Produkt kann nicht mehr bestellt werden. Bitte kontaktieren Sie unseren Verkaufssupport mit dem Anfrage-Formular. Danke
Spezifikationen
Technische Abbildungen

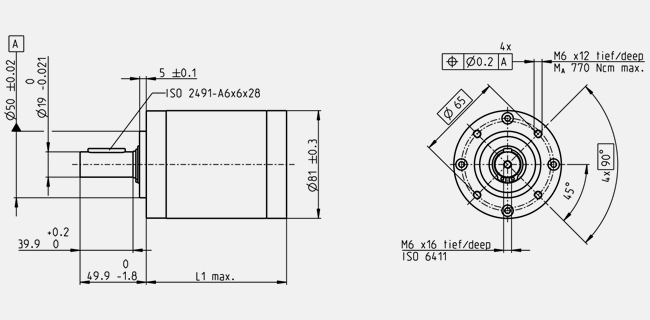

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GP |
| Aussendurchmesser | 81 mm |
| Bauart | Standardversion |
| Getriebedaten | |
| Untersetzung | 93 : 1 |
| Untersetzung absolut | 107163/1156 |
| Max. Motorwellendurchmesser | 14 mm |
| Stufenzahl | 3 |
| Max. Dauerdrehmoment | 120 Nm |
| Kurzzeitig zulässiges Drehmoment | 180 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 70 % |
| Mittleres Getriebespiel unbelastet | 0.6 ° |
| Massenträgheitsmoment | 154 gcm² |
| Getriebelänge (L1) | 135.3 mm |
| Max. übertragbare Leistung (dauernd) | 410 W |
| Max. übertragbare Leistung (kurz) | 610 W |
| Technische Daten | |
| Radialspiel | max. 0.1 mm, 8 mm ab Flansch |
| Axialspiel | max. 1 mm |
| Max. radiale Belastung | 1000 N, 24 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 200 N |
| Max. axiale Aufpresskraft | 1500 N |
| Max. Eingangsdrehzahl dauernd | 3000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 3000 min-1 |
| Empfohlener Temperaturbereich | -30...+140 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 3700 g |
