Dieses Produkt kann nicht mehr bestellt werden. Bitte kontaktieren Sie unseren Verkaufssupport mit dem Anfrage-Formular. Danke
Spezifikationen
Technische Abbildungen

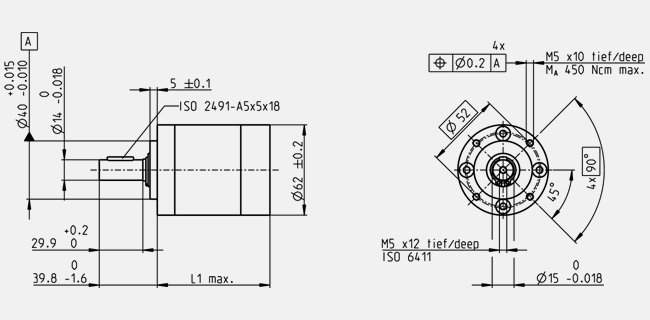

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GP |
| Aussendurchmesser | 62 mm |
| Bauart | Standardversion |
| Getriebedaten | |
| Untersetzung | 71 : 1 |
| Untersetzung absolut | 226223/3179 |
| Max. Motorwellendurchmesser | 8 mm |
| Stufenzahl | 3 |
| Max. Dauerdrehmoment | 50 Nm |
| Kurzzeitig zulässiges Drehmoment | 75 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 70 % |
| Mittleres Getriebespiel unbelastet | 2 ° |
| Massenträgheitsmoment | 104 gcm² |
| Getriebelänge (L1) | 104.2 mm |
| Max. übertragbare Leistung (dauernd) | 220 W |
| Max. übertragbare Leistung (kurz) | 330 W |
| Technische Daten | |
| Radialspiel | max. 0.08 mm, 7 mm ab Flansch |
| Axialspiel | max. 1 mm |
| Max. radiale Belastung | 570 N, 24 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 120 N |
| Max. axiale Aufpresskraft | 1000 N |
| Max. Eingangsdrehzahl dauernd | 3000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 3000 min-1 |
| Empfohlener Temperaturbereich | -30...+140 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 1500 g |
