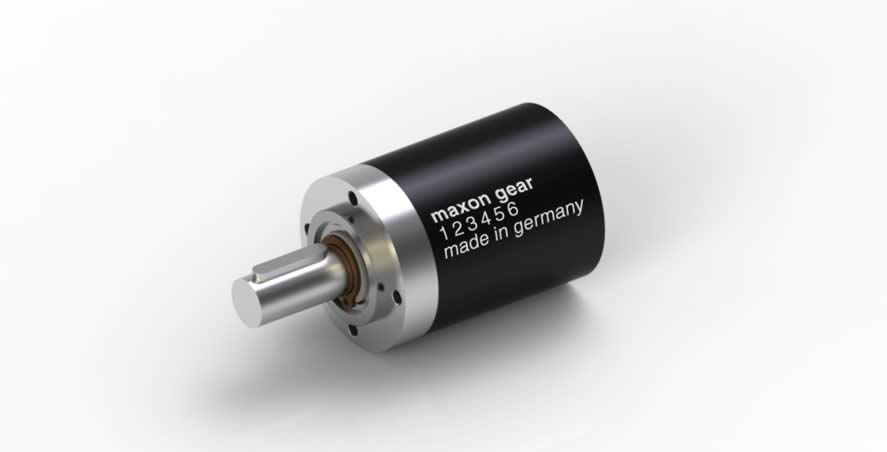

Planetengetriebe GP 42 C Ø42 mm, 3 - 15 Nm, Keramikversion | Keramikversion
Artikelnummer 203129
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 339.25 |
| 5-19 | € 291.46 | |
| 20-49 | € 238.83 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

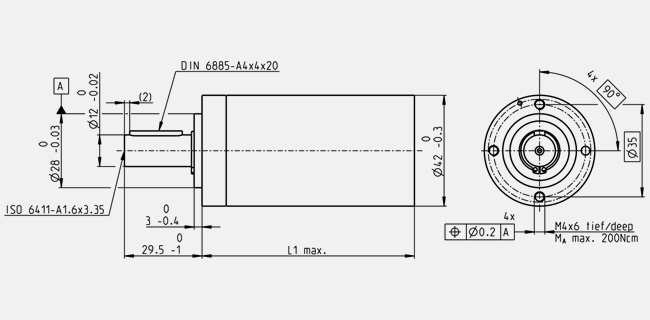

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GP |
| Aussendurchmesser | 42 mm |
| Bauart | Keramikversion |
| Getriebedaten | |
| Untersetzung | 156 : 1 |
| Untersetzung absolut | 156/1 |
| Max. Motorwellendurchmesser | 8 mm |
| Stufenzahl | 3 |
| Max. Dauerdrehmoment | 15 Nm |
| Kurzzeitig zulässiges Drehmoment | 22 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 72 % |
| Mittleres Getriebespiel unbelastet | 1 ° |
| Massenträgheitsmoment | 9.1 gcm² |
| Getriebelänge (L1) | 70 mm |
| Max. übertragbare Leistung (dauernd) | 81 W |
| Max. übertragbare Leistung (kurz) | 120 W |
| Technische Daten | |
| Abtriebswellenlagerung | Kugellager |
| Radialspiel | max. 0.06 mm, 12 mm ab Flansch |
| Axialspiel | max. 0.3 mm |
| Max. radiale Belastung | 360 N, 12 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 150 N |
| Max. axiale Aufpresskraft | 300 N |
| Max. Eingangsdrehzahl dauernd | 8000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 8000 min-1 |
| Empfohlener Temperaturbereich | -40...+100 °C |
| Erweiterter Temperaturbereich | 100...+100 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 460 g |
