Details
NRND

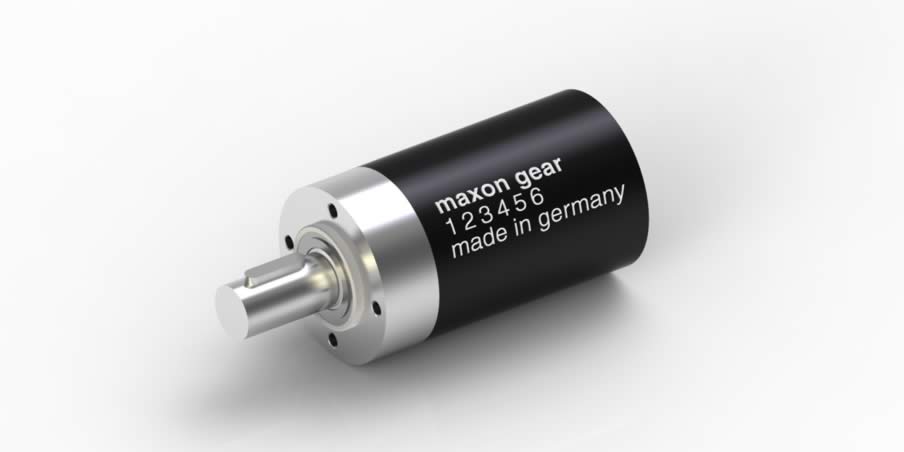

Planetengetriebe GP 32 HP Ø32mm, 4.0 - 8.0 Nm, Metallversion, High Power | High Power
Artikelnummer 326664
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 278.62 |
| 5-19 | € 199.78 | |
| 20-49 | € 182.21 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

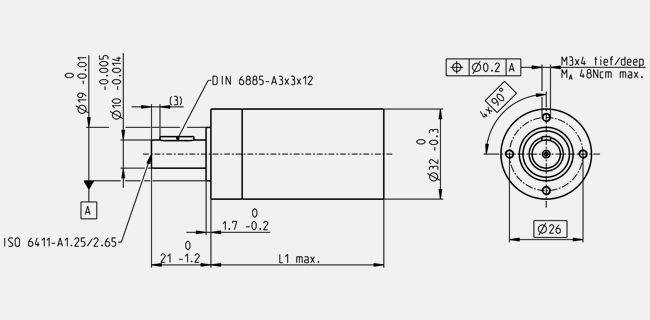

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GP |
| Aussendurchmesser | 32 mm |
| Bauart | High Power |
| Getriebedaten | |
| Untersetzung | 51 : 1 |
| Untersetzung absolut | 17576/343 |
| Max. Motorwellendurchmesser | 6 mm |
| Stufenzahl | 3 |
| Max. Dauerdrehmoment | 8 Nm |
| Kurzzeitig zulässiges Drehmoment | 12 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 70 % |
| Mittleres Getriebespiel unbelastet | 1 ° |
| Massenträgheitsmoment | 0.7 gcm² |
| Getriebelänge (L1) | 54.8 mm |
| Max. übertragbare Leistung (dauernd) | 130 W |
| Max. übertragbare Leistung (kurz) | 200 W |
| Technische Daten | |
| Abtriebswellenlagerung | Kugellager |
| Radialspiel | max. 0.14 mm, 10 mm ab Flansch |
| Axialspiel | max. 0.4 mm |
| Max. radiale Belastung | 250 N, 10 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 120 N |
| Max. axiale Aufpresskraft | 120 N |
| Max. Eingangsdrehzahl dauernd | 8000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 8000 min-1 |
| Empfohlener Temperaturbereich | -40...+100 °C |
| Erweiterter Temperaturbereich | 100...+100 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 213 g |
