Details

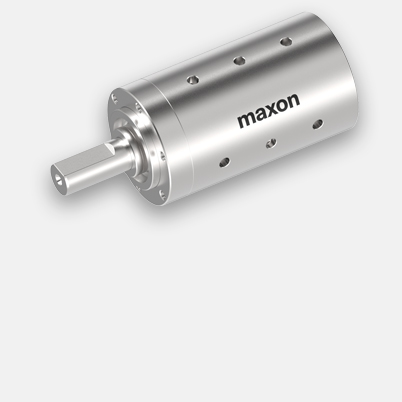

Planetengetriebe GP 22 HD Ø22 mm, 2.0–4.0 Nm | Heavy Duty – für Anwendungen in Öl
Artikelnummer 416688
Für weitere Informationen, kontaktieren Sie bitte unseren Verkaufssupport mit dem Anfrage-Formular. Danke
Spezifikationen
Technische Abbildungen

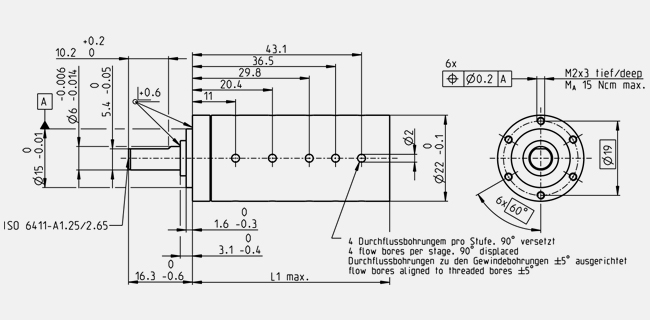

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GP |
| Aussendurchmesser | 22 mm |
| Bauart | Heavy Duty |
| Getriebedaten | |
| Untersetzung | 20 : 1 |
| Untersetzung absolut | 81/4 |
| Max. Motorwellendurchmesser | 4 mm |
| Stufenzahl | 2 |
| Max. Dauerdrehmoment | 2.4 Nm |
| Kurzzeitig zulässiges Drehmoment | 3 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 87 % |
| Mittleres Getriebespiel unbelastet | 1.2 ° |
| Massenträgheitsmoment | 0.4 gcm² |
| Getriebelänge (L1) | 29.7 mm |
| Max. übertragbare Leistung (dauernd) | 100 W |
| Max. übertragbare Leistung (kurz) | 150 W |
| Technische Daten | |
| Abtriebswellenlagerung | Kugellager |
| Radialspiel | max. 0.2 mm, 10 mm ab Flansch |
| Axialspiel | 0 - 0.1 mm |
| Max. radiale Belastung | 85 N, 10 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 100 N |
| Max. axiale Aufpresskraft | 100 N |
| Max. Eingangsdrehzahl dauernd | 11000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 20000 min-1 |
| Empfohlener Temperaturbereich | -55...+200 °C |
| Erweiterter Temperaturbereich | -55...+260 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 65 g |
