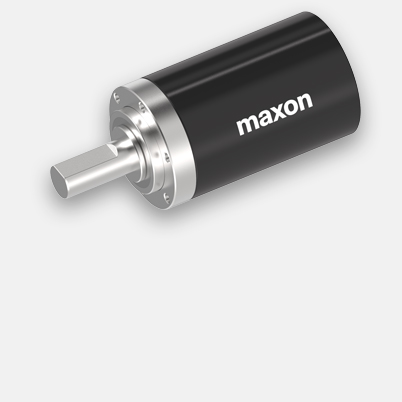

Planetengetriebe GP 22 HP Ø22 mm, 2.0 - 3.4 Nm, High Power | High Power
Artikelnummer 370690
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 241.89 |
| 5-19 | € 163.15 | |
| 20-49 | € 143.47 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

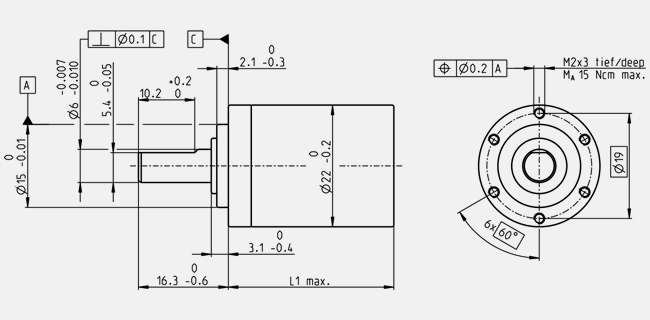

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GP |
| Aussendurchmesser | 22 mm |
| Bauart | High Power |
| Getriebedaten | |
| Untersetzung | 20 : 1 |
| Untersetzung absolut | 81/4 |
| Max. Motorwellendurchmesser | 4 mm |
| Stufenzahl | 2 |
| Max. Dauerdrehmoment | 2.4 Nm |
| Kurzzeitig zulässiges Drehmoment | 3 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 70 % |
| Mittleres Getriebespiel unbelastet | 1.2 ° |
| Massenträgheitsmoment | 0.4 gcm² |
| Getriebelänge (L1) | 32.3 mm |
| Max. übertragbare Leistung (dauernd) | 40 W |
| Max. übertragbare Leistung (kurz) | 60 W |
| Technische Daten | |
| Abtriebswellenlagerung | Kugellager |
| Radialspiel | max. 0.2 mm, 10 mm ab Flansch |
| Axialspiel | 0 - 0.1 mm |
| Max. radiale Belastung | 85 N, 10 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 100 N |
| Max. axiale Aufpresskraft | 100 N |
| Max. Eingangsdrehzahl dauernd | 12000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 12000 min-1 |
| Empfohlener Temperaturbereich | -40...+100 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 64 g |
