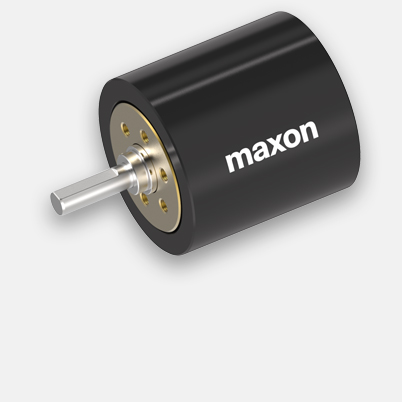

Spezifikationen

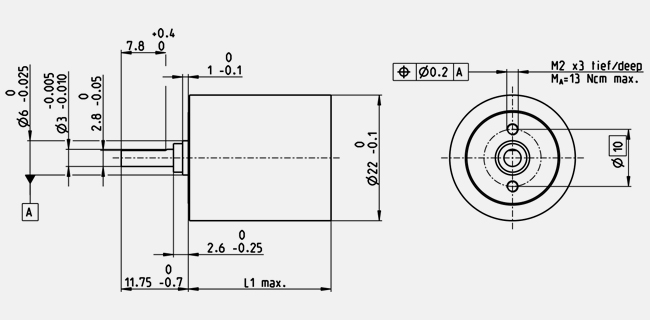

Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten |
| Getriebeart |
GP |
| Aussendurchmesser |
22 mm |
| Bauart |
Standardversion |
| Getriebedaten |
| Untersetzung |
690 : 1 |
| Untersetzung absolut |
1121931/1625 |
| Max. Motorwellendurchmesser |
2 mm |
| Stufenzahl |
4 |
| Max. Dauerdrehmoment |
0.25 Nm |
| Kurzzeitig zulässiges Drehmoment |
0.375 Nm |
| Drehsinn, Antrieb zu Antrieb |
= |
| Max. Wirkungsgrad |
65 % |
| Mittleres Getriebespiel unbelastet |
2.4 ° |
| Massenträgheitsmoment |
0.05 gcm² |
| Getriebelänge (L1) |
26.7 mm |
| Max. übertragbare Leistung (dauernd) |
0.3 W |
| Max. übertragbare Leistung (kurz) |
0.46 W |
| Technische Daten |
| Abtriebswellenlagerung |
Kugellager |
| Radialspiel |
max. 0.08 mm, 6 mm ab Flansch |
| Axialspiel |
0 - 0.05 mm |
| Max. radiale Belastung |
20 N, 6 mm ab Flansch |
| Max. axiale Belastung (dynamisch) |
8 N |
| Max. axiale Aufpresskraft |
25 N |
| Max. Eingangsdrehzahl dauernd |
8000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig |
8000 min-1 |
| Empfohlener Temperaturbereich |
-30...+100 °C |
| Anzahl Sterilisationszyklen |
0 |
| Produkt |
| Gewicht |
65 g |
Beschreibung
Präzisions Stirnrad- und Planetengetriebe sind abgestimmt auf maxon-Motoren. Getriebe werden vorteilhaft im Lieferwerk direkt auf die gewünschten Motoren adaptiert. Das Motorritzel ist das Eingangszahnrad der ersten Getriebestufe und wird fest mit der Motorwelle verbunden.
