Details

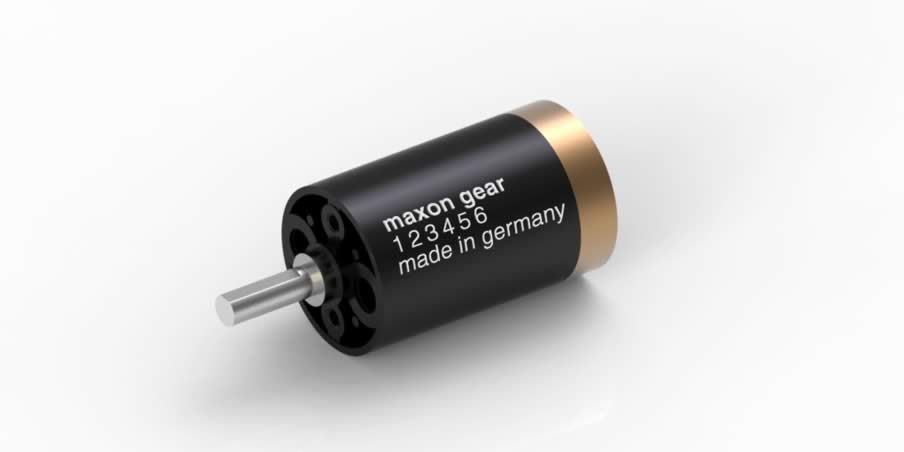

Planetengetriebe GP 16 K Ø16 mm, 0.006 - 0.18 Nm, Kunststoffversion | Kunststoffversion
Artikelnummer 112866
Dieses Produkt kann nicht mehr bestellt werden. Bitte kontaktieren Sie unseren Verkaufssupport mit dem Anfrage-Formular. Danke
Spezifikationen
Technische Abbildungen

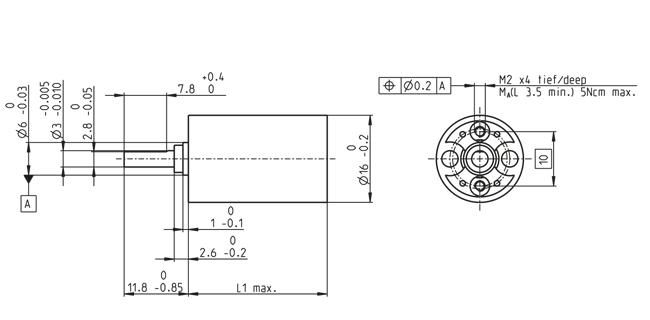

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GP |
| Aussendurchmesser | 16 mm |
| Bauart | Kunststoffversion |
| Getriebedaten | |
| Untersetzung | 1621 : 1 |
| Untersetzung absolut | 601692057/371293 |
| Max. Motorwellendurchmesser | 2 mm |
| Stufenzahl | 5 |
| Max. Dauerdrehmoment | 0.18 Nm |
| Kurzzeitig zulässiges Drehmoment | 0.18 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 45 % |
| Mittleres Getriebespiel unbelastet | 2.8 ° |
| Massenträgheitsmoment | 0.03 gcm² |
| Getriebelänge (L1) | 32.5 mm |
| Max. übertragbare Leistung (dauernd) | 0.093 W |
| Max. übertragbare Leistung (kurz) | 0.093 W |
| Technische Daten | |
| Radialspiel | max. 0.14 mm, 6 mm ab Flansch |
| Axialspiel | 0.02 - 0.1 mm |
| Max. radiale Belastung | 5 N, 6 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 5 N |
| Max. axiale Aufpresskraft | 100 N |
| Max. Eingangsdrehzahl dauernd | 8000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 8000 min-1 |
| Empfohlener Temperaturbereich | -15...+80 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 10 g |
