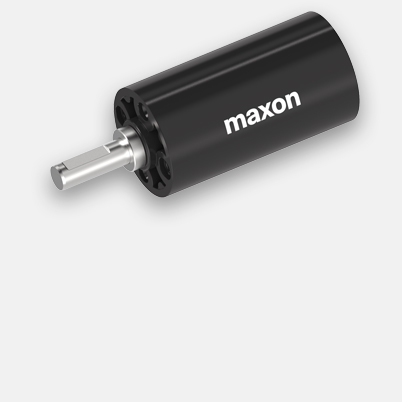

Planetengetriebe GP 13 K Ø13 mm, 0.05 - 0.15 Nm, Kunststoffversion | Kunststoffversion
Artikelnummer 137149
Dieses Produkt wird abgekündigt. Gerne berät Sie der Verkauf bezüglich letzter Bestellmöglichkeit und Alternativen.
Spezifikationen
Technische Abbildungen

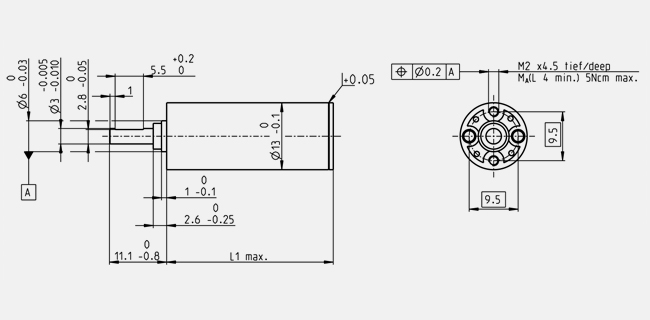

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GP |
| Aussendurchmesser | 13 mm |
| Bauart | Kunststoffversion |
| Getriebedaten | |
| Untersetzung | 4.1 : 1 |
| Untersetzung absolut | 57/14 |
| Max. Motorwellendurchmesser | 1.5 mm |
| Stufenzahl | 1 |
| Max. Dauerdrehmoment | 0.05 Nm |
| Kurzzeitig zulässiges Drehmoment | 0.05 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 85 % |
| Mittleres Getriebespiel unbelastet | 1.8 ° |
| Massenträgheitsmoment | 0.025 gcm² |
| Getriebelänge (L1) | 15.5 mm |
| Max. übertragbare Leistung (dauernd) | 10 W |
| Max. übertragbare Leistung (kurz) | 10 W |
| Technische Daten | |
| Abtriebswellenlagerung | Gleitlager |
| Radialspiel | max. 0.12 mm, 6 mm ab Flansch |
| Axialspiel | 0.02 - 0.1 mm |
| Max. radiale Belastung | 2 N, 6 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 5 N |
| Max. axiale Aufpresskraft | 100 N |
| Max. Eingangsdrehzahl dauernd | 8000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 8000 min-1 |
| Empfohlener Temperaturbereich | -15...+80 °C |
| Erweiterter Temperaturbereich | 80...+80 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 6 g |
