Details
Konfigurierbar
Konfigurierbares Produkt
Mehr als kombinieren. Konfigurieren Sie Ihren Antrieb individuell.
Empfohlen
EMPFOHLENES PRODUKT
Rasch verfügbar!Unsere empfohlenen Produkte sind innerhalb von 2 – 11 Arbeitstagen versandbereit.

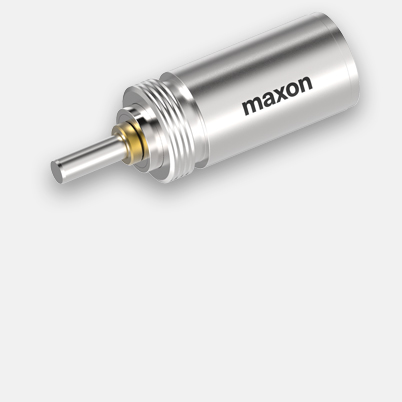

Planetengetriebe GPX 6 Ø6 mm, 1-stufig
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 105.79* |
| 5-19 | € 86.42* | |
| 20-49 | € 72.63* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

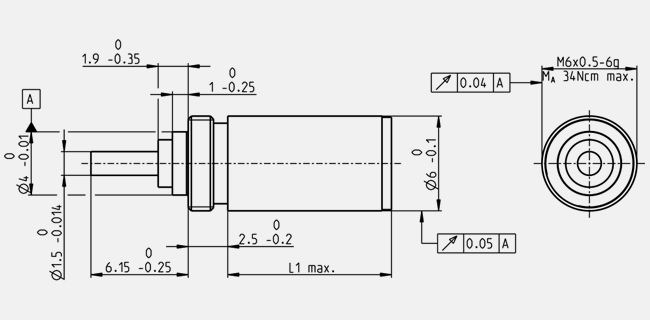

- Massbild
| Allgemeine Daten | |
| Getriebeart | GPX |
| Aussendurchmesser | 6 mm |
| Bauart | Standardversion |
| Getriebedaten | |
| Untersetzung | 3.9 : 1 |
| Untersetzung absolut | 27/7 |
| Stufenzahl | 1 |
| Max. Dauerdrehmoment | 0.002 Nm |
| Kurzzeitig zulässiges Drehmoment | 0.005 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 88 % |
| Mittleres Getriebespiel unbelastet | 1.8 ° |
| Massenträgheitsmoment | 0.0008 gcm² |
| Getriebelänge (L1) | 5.3 mm |
| Max. übertragbare Leistung (dauernd) | 0.63 W |
| Max. übertragbare Leistung (kurz) | 0.79 W |
| Technische Daten | |
| Abtriebswellenlagerung | Kugellager |
| Radialspiel | max. 0.12 mm, 5 mm ab Flansch |
| Axialspiel | 0 - 0.1 mm |
| Max. radiale Belastung | 5 N, 5 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 5 N |
| Max. axiale Aufpresskraft | 10 N |
| Max. Eingangsdrehzahl dauernd | 40000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 40000 min-1 |
| Empfohlener Temperaturbereich | -40...+100 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 2 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
maxon GPX-Getriebe bestechen durch eine höchste Leistungsübertragung bei sehr kurzer Bauform. Hohe Drehmomente und Drehzahlen, geräusch- und spielarm; praktisch alle Anforderungen erfüllen die maxon GPX 10 Getriebe.Die mechanischen Schnittstellen können konfiguriert werden.
