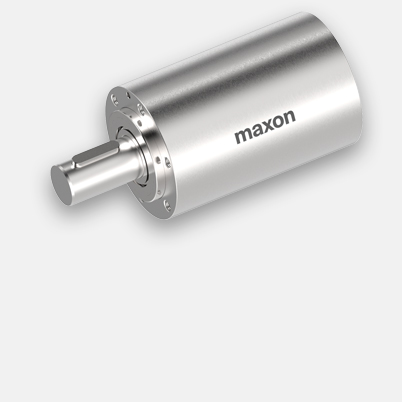

Planetengetriebe GPX 32 UP Ø32 mm, 4-stufig | Ultra Performance
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 543.14* |
| 5-19 | € 443.36* | |
| 20-49 | € 373.04* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

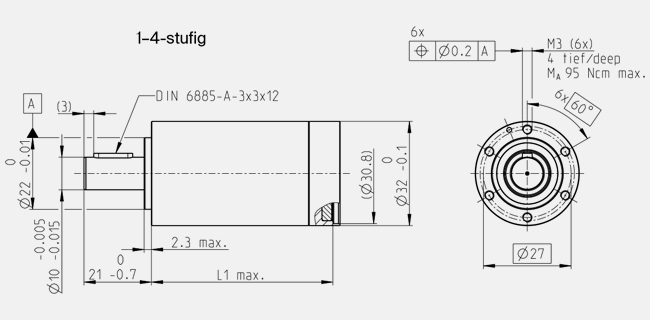

- Massbild
| Allgemeine Daten | |
| Getriebeart | GPX |
| Aussendurchmesser | 32 mm |
| Bauart | Ultra Performance |
| Getriebedaten | |
| Untersetzung | 987 : 1 |
| Untersetzung absolut | 21681594/21970 |
| Stufenzahl | 4 |
| Max. Dauerdrehmoment | 12.6 Nm |
| Kurzzeitig zulässiges Drehmoment | 16 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 87 % |
| Mittleres Getriebespiel unbelastet | 0.8 ° |
| Massenträgheitsmoment | 11.53 gcm² |
| Getriebelänge (L1) | 76.2 mm |
| Max. übertragbare Leistung (dauernd) | 30 W |
| Max. übertragbare Leistung (kurz) | 25 W |
| Technische Daten | |
| Abtriebswellenlagerung | Kugellager |
| Radialspiel | max. 0.1 mm, 5 mm ab Flansch |
| Axialspiel | 0 - 0.2 mm |
| Max. radiale Belastung | 250 N, 10 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 110 N |
| Max. axiale Aufpresskraft | 200 N |
| Max. Eingangsdrehzahl dauernd | 6000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 7500 min-1 |
| Empfohlener Temperaturbereich | -40...+100 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 357 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
maxon GPX-Getriebe bestechen durch höchste Leistungsübertragung bei sehr kurzer Bauform. Die modulare Bauweise bildet die Basis für eine kundenspezifische Lösung. Der verstärkte Abtrieb und Lagerung erlaubt die Übertragung höchster Drehmomente bei höchstem Wirkungsgrad.Die mechanischen Schnittstellen können konfiguriert werden.
