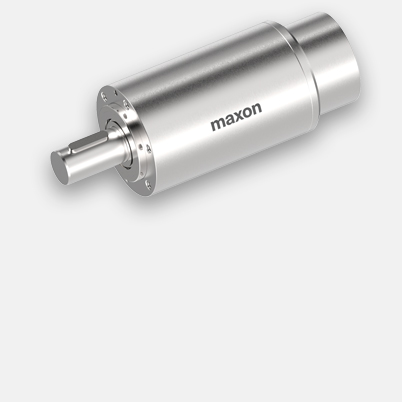

Planetengetriebe GPX 32 HP Ø32 mm, 4-stufig | High Power
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 318.52* |
| 5-19 | € 259.99* | |
| 20-49 | € 218.73* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

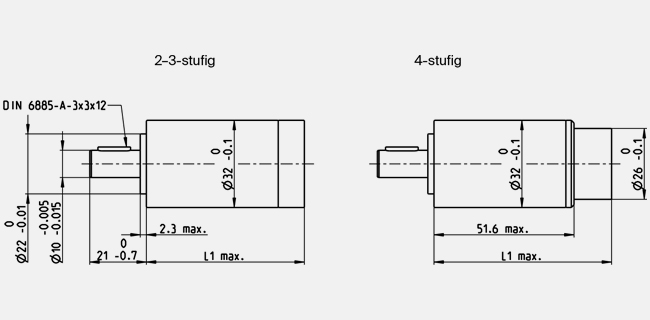

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GPX |
| Aussendurchmesser | 32 mm |
| Bauart | High Power |
| Getriebedaten | |
| Untersetzung | 987 : 1 |
| Untersetzung absolut | 21681594/21970 |
| Stufenzahl | 4 |
| Max. Dauerdrehmoment | 9 Nm |
| Kurzzeitig zulässiges Drehmoment | 12 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 55 % |
| Mittleres Getriebespiel unbelastet | 1.1 ° |
| Massenträgheitsmoment | 9.6355 gcm² |
| Getriebelänge (L1) | 63.5 mm |
| Max. übertragbare Leistung (dauernd) | 18 W |
| Max. übertragbare Leistung (kurz) | 25 W |
| Technische Daten | |
| Abtriebswellenlagerung | Kugellager |
| Radialspiel | max. 0.1 mm, 5 mm ab Flansch |
| Axialspiel | 0 - 0.1 mm |
| Max. radiale Belastung | 250 N, 10 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 110 N |
| Max. axiale Aufpresskraft | 200 N |
| Max. Eingangsdrehzahl dauernd | 8000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 10000 min-1 |
| Empfohlener Temperaturbereich | -40...+100 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 285 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
maxon GPX-Getriebe bestechen durch höchste Leistungsübertragung bei sehr kurzer Bauform. Die modulare Bauweise bildet die Basis für eine kundenspezifische Lösung. Der verstärkte Abtrieb erlaubt die Übertragung höchster Drehmomente.Die mechanischen Schnittstellen können konfiguriert werden.
