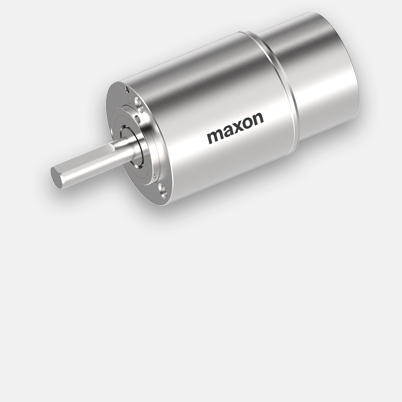

Planetengetriebe GPX 16 Ø16 mm, 3-stufig
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 113.58* |
| 5-19 | € 92.73* | |
| 20-49 | € 78.00* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

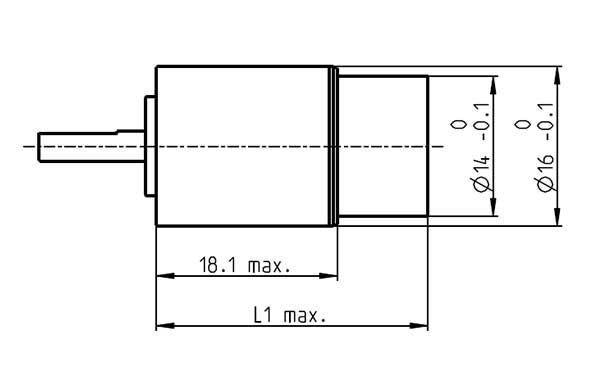

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten | |
| Getriebeart | GPX |
| Aussendurchmesser | 16 mm |
| Bauart | Standardversion |
| Getriebedaten | |
| Untersetzung | 103 : 1 |
| Untersetzung absolut | 371250/3610 |
| Stufenzahl | 3 |
| Max. Dauerdrehmoment | 0.35 Nm |
| Kurzzeitig zulässiges Drehmoment | 0.45 Nm |
| Drehsinn, Antrieb zu Antrieb | = |
| Max. Wirkungsgrad | 75 % |
| Mittleres Getriebespiel unbelastet | 1.3 ° |
| Massenträgheitsmoment | 0.1061 gcm² |
| Getriebelänge (L1) | 25.7 mm |
| Max. übertragbare Leistung (dauernd) | 1.6 W |
| Max. übertragbare Leistung (kurz) | 2 W |
| Technische Daten | |
| Abtriebswellenlagerung | Kugellager |
| Radialspiel | max. 0.1 mm, 5 mm ab Flansch |
| Axialspiel | 0 - 0.1 mm |
| Max. radiale Belastung | 70 N, 5 mm ab Flansch |
| Max. axiale Belastung (dynamisch) | 20 N |
| Max. axiale Aufpresskraft | 60 N |
| Max. Eingangsdrehzahl dauernd | 16000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig | 20000 min-1 |
| Empfohlener Temperaturbereich | -40...+100 °C |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 27 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
maxon GPX-Getriebe bestechen durch höchste Leistungsübertragung bei sehr kurzer Bauform. Die modulare Bauweise bildet die Basis für eine kundenspezifische Lösung. Die Verwendung von Metall-Bauteilen erlaubt den Einsatz in unterschiedlichsten Anwendungen.Die mechanischen Schnittstellen können konfiguriert werden.
