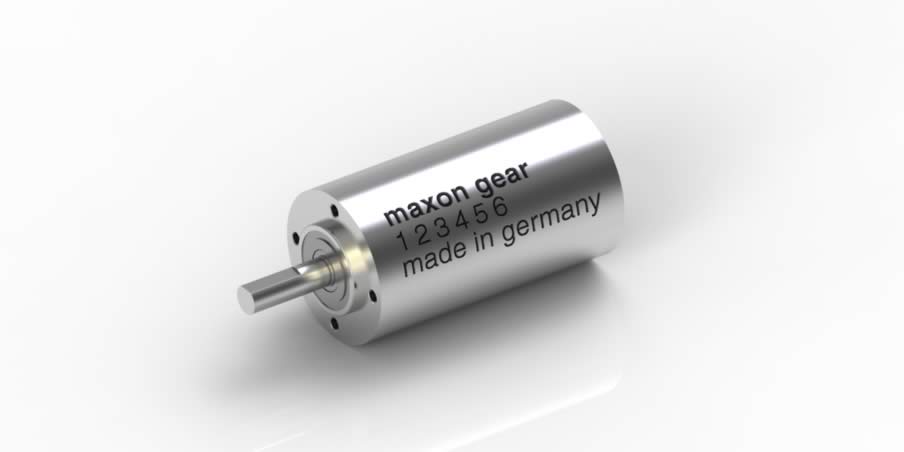

Spezifikationen

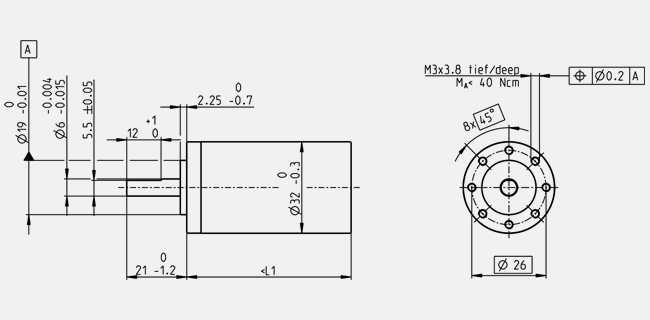

Hinweis: Zeichnungen nicht massstabsgetreu.
| Allgemeine Daten |
| Getriebeart |
KD |
| Aussendurchmesser |
32 mm |
| Bauart |
Standardversion |
| Getriebedaten |
| Untersetzung |
760 : 1 |
| Untersetzung absolut |
19008/25 |
| Max. Motorwellendurchmesser |
3 mm |
| Stufenzahl |
3 |
| Max. Dauerdrehmoment |
4.5 Nm |
| Kurzzeitig zulässiges Drehmoment |
6.5 Nm |
| Drehsinn, Antrieb zu Antrieb |
= |
| Max. Wirkungsgrad |
55 % |
| Mittleres Getriebespiel unbelastet |
1 ° |
| Massenträgheitsmoment |
0.22 gcm² |
| Getriebelänge (L1) |
67.6 mm |
| Max. übertragbare Leistung (dauernd) |
5 W |
| Max. übertragbare Leistung (kurz) |
7.2 W |
| Technische Daten |
| Abtriebswellenlagerung |
Kugellager |
| Radialspiel |
max. 0.14 mm, 5 mm ab Flansch |
| Axialspiel |
max. 0.4 mm |
| Max. radiale Belastung |
140 N, 10 mm ab Flansch |
| Max. axiale Belastung (dynamisch) |
120 N |
| Max. axiale Aufpresskraft |
120 N |
| Max. Eingangsdrehzahl dauernd |
8000 min-1 |
| Max. Eingangsdrehzahl kurzzeitig |
8000 min-1 |
| Empfohlener Temperaturbereich |
-15...+80 °C |
| Erweiterter Temperaturbereich |
80...+80 °C |
| Anzahl Sterilisationszyklen |
0 |
| Produkt |
| Gewicht |
262 g |
Beschreibung
Präzisions Stirnrad- und Planetengetriebe sind abgestimmt auf maxon-Motoren. Getriebe werden vorteilhaft im Lieferwerk direkt auf die gewünschten Motoren adaptiert. Das Motorritzel ist das Eingangszahnrad der ersten Getriebestufe und wird fest mit der Motorwelle verbunden.
